ЛС2000-130КВ
Unicomp
Широко применяется для BGA, CSP, флип-чипов, светодиодов, предохранителей, диодов, печатных плат, полупроводников, аккумуляторной промышленности, мелкого металлического литья, электронных разъемов. Модуль, кабели, аэрокосмические компоненты, фотоэлектрическая промышленность и т. д.

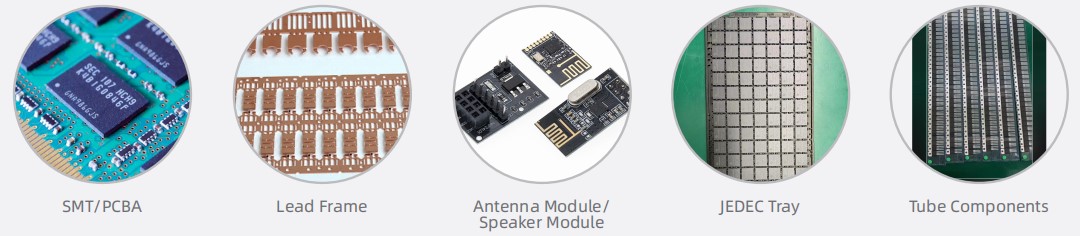

Области применения

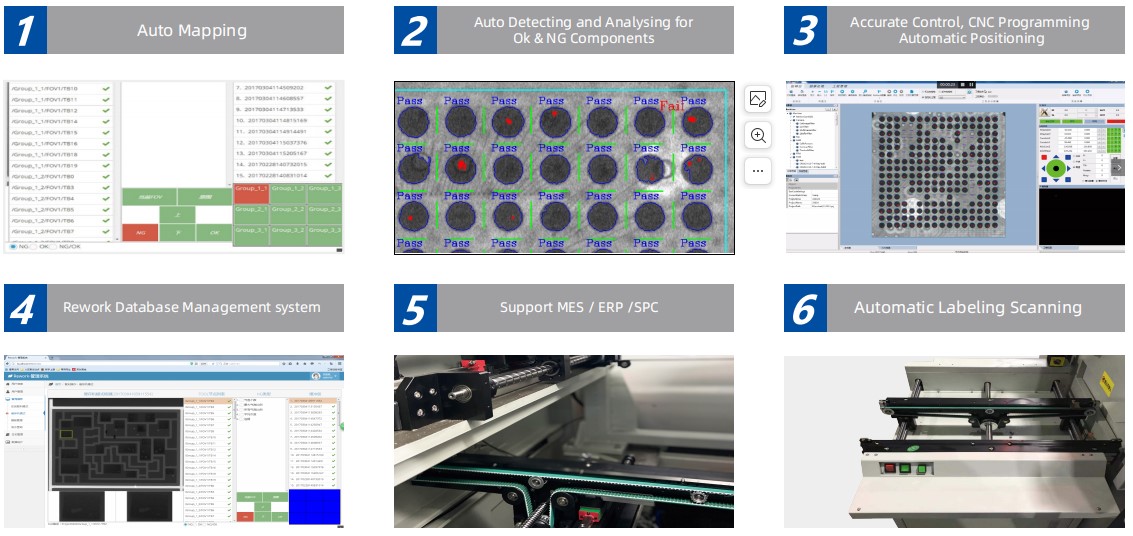

Функции и возможности

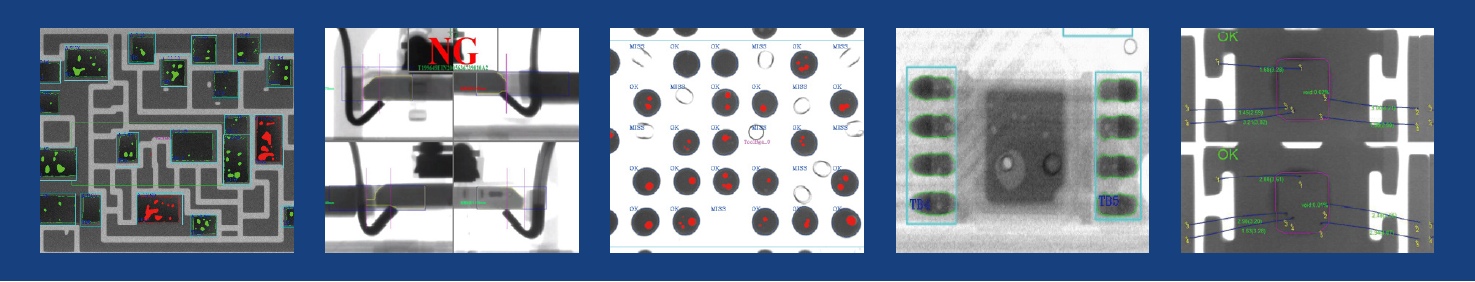

Инспекционные изображения
Обзор системы | |
След | 2595(Ш)×1392(Д)×1992(В)мм |
Вес машины | 1900 кг (рентген) / 700 кг (конвейер) |
Источник питания | 110~220 В переменного тока, 50/60 Гц |
Размер упаковки фанеры | 180(Ш)×170(Г)×190(В)см (рентгеновский снимок) 150(Ш)×105(Г)×120(В)см (конвейер) |
Вес упаковки | 2000 кг (рентген) / 800 кг (конвейер) |
Потребляемая мощность | 3,5 кВт |
Рентгеновская трубка | |
Тип трубки | Запечатанный |
Макс.Власть | 40 Вт |
Напряжение | 0~130кВ (регулируемый) |
Размер пятна фокусировки | < 7 мкм |
Система визуализации | |
Детектор | Плоский детектор (FPD) |
Размер пикселя | 85 мкм |
Эффективное обнаружение Область | 130*130 мм |
Частота кадров | 20 кадров в секунду |
Пиксельная матрица | 1536*1536 |
Увеличение системы | 200X |
Программное обеспечение | |
Автоизмерение | Автоматическая проверка и анализ компонентов Ok и NG |
Режим ЧПУ | Программируемый контроль с ЧПУ, простота в эксплуатации и удобство для пользователя |
Переработка | Поддержка системы управления базами данных Rework |
Подключение для передачи данных | Поддержка системы MES/ERP/SPC |
Навигация | Удобная система позиционирования целевой точки |
Система управления движением | |
Управление движением | Джойстик, клавиатура, мышь и сенсорная панель (ПЛК) |
Регулируемая ширина туннеля | 80~350 мм |
Макс.Контрольный образец | 400*350 мм/10 кг |
| Мин.Контрольный образец | 100*80 мм |
| Манипулятор | Автоматическая встроенная система |
Промышленный ПК | |
Монитор | 22-дюймовый ЖК-дисплей с разрешением Full HD |
Системная ОС | Виндовс 10 64бит |
Жесткий диск | 1 ТБ |
БАРАН | 8 ГБ |
Модель процессора | Процессор Intel i7 |
Другие особенности | |
Сохранение энергии | Автоматическое выключение рентгеновского снимка, если он не работает более 5 минут |
Безопасность эксплуатации | Электромагнитная блокировка и сигнальная лампа |
Управление полномочиями | Управление паролями |
Рентгеновская безопасность | <1 мкЗв/ч (соответствует всем международным стандартам) |
* Технические характеристики могут быть изменены без предварительного уведомления. Все товарные знаки являются собственностью производителя системы.

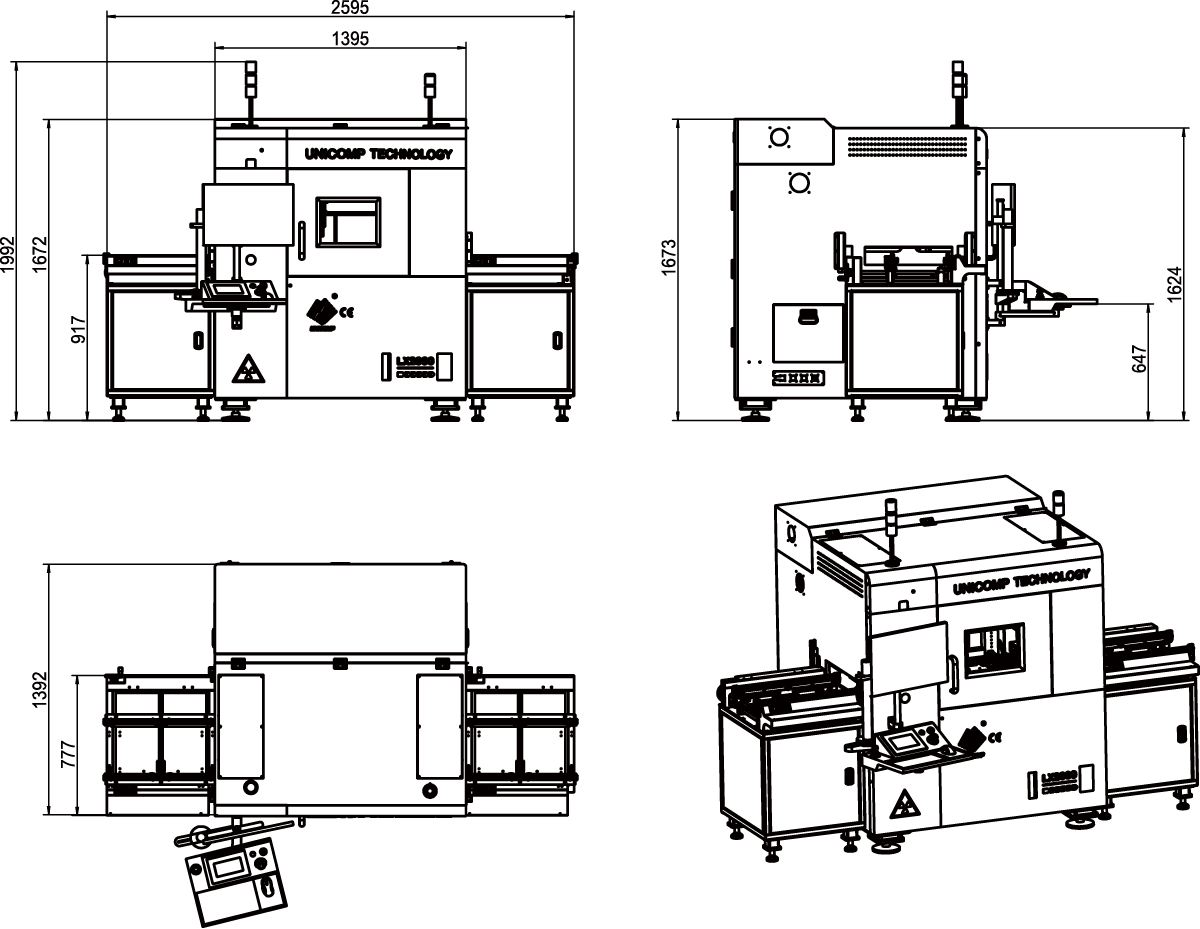

Размеры и внешний вид
