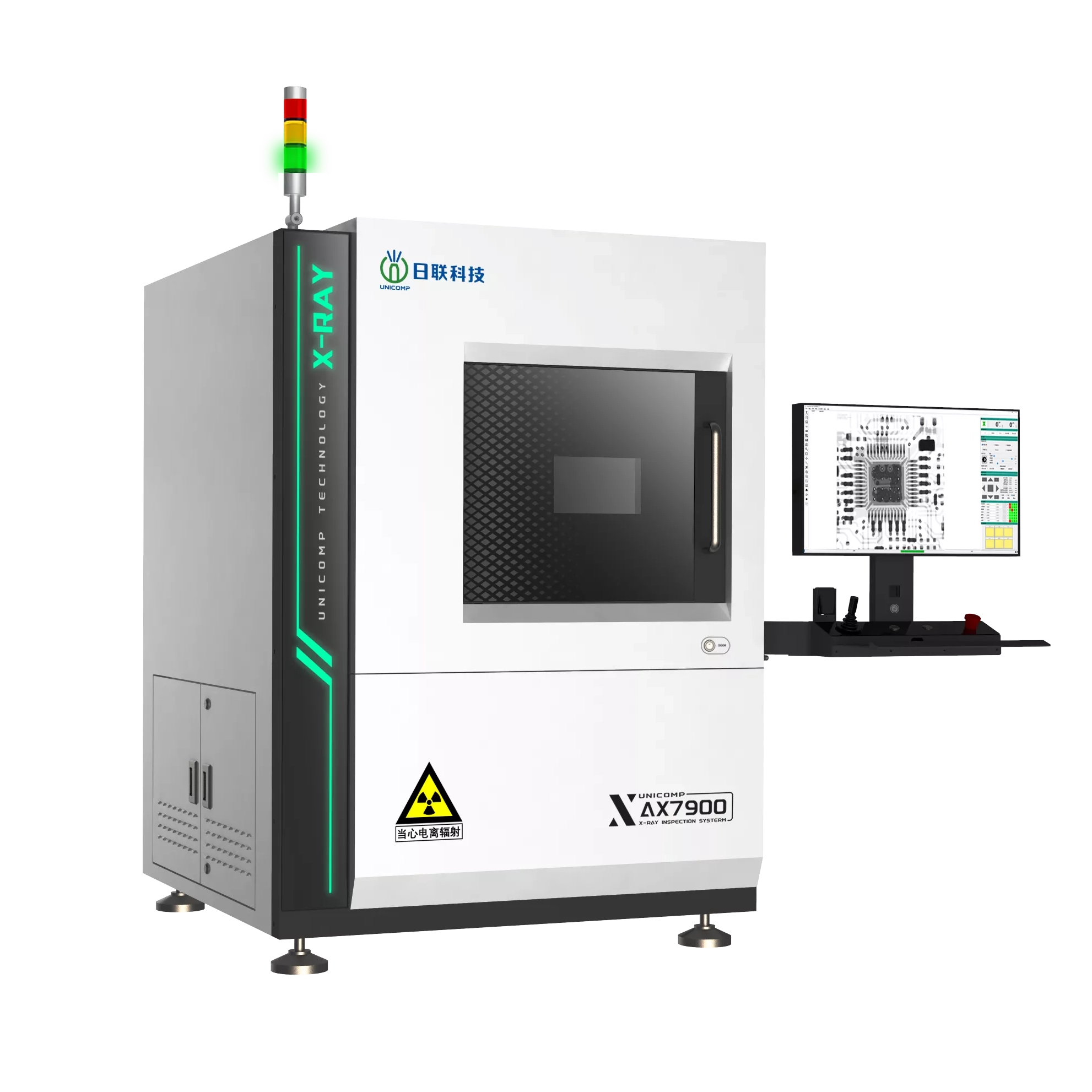

AX7900
UNICOMP
Широко применяется для BGA, CSP, FLIP -чипа, светодиода, предохранителя, диода, печатной платы, полупроводника, промышленности аккумулятора, малого металлического литья, модуля электронного разъема, кабелей, фотоэлектрической промышленности и т. Д.
Поля приложения
Функции и функция

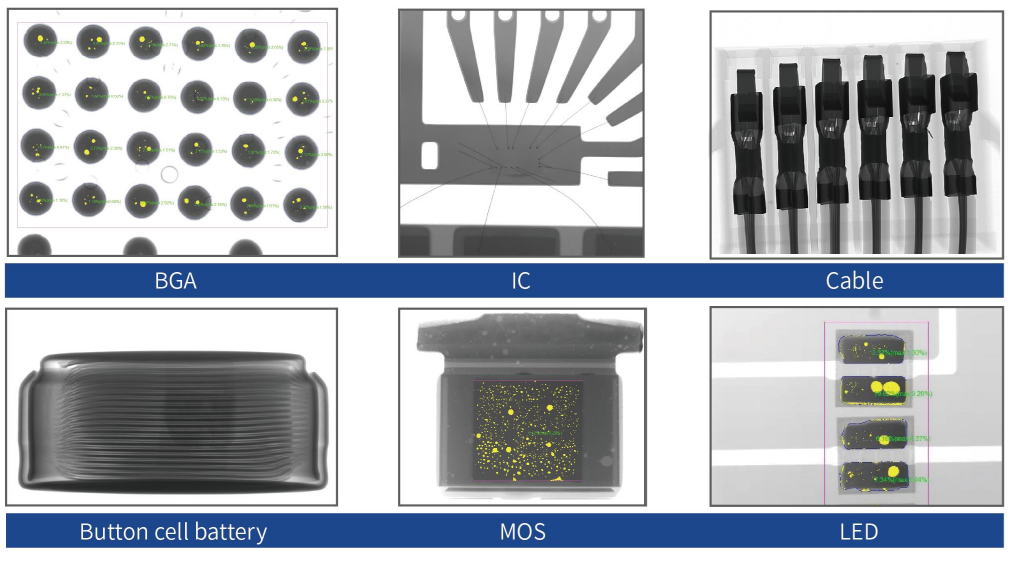

Инспекционные изображения

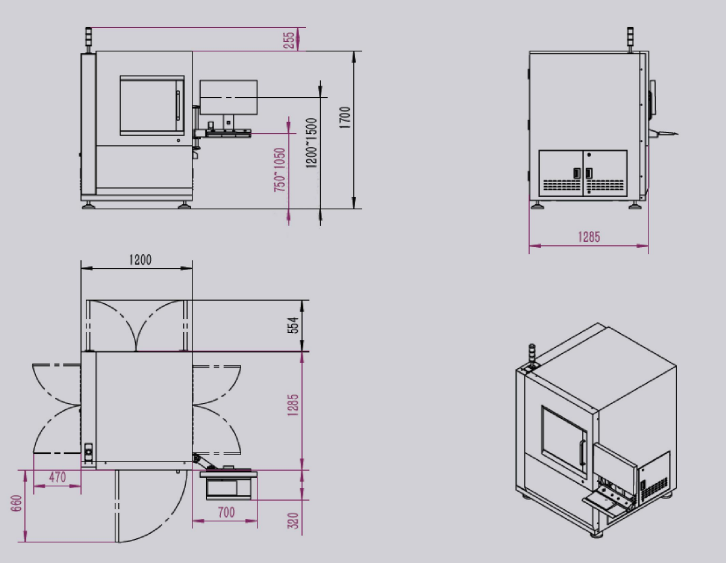

Размеры и внешний вид
Сводка системы | |
След | 1200(Ш)×1285(Д)×1700(В)мм |
Вес машины | 1235 кг |
Источник питания | 220В±10%, 50/60Гц |
Энергопотребление | 800 Вт |
Рентгеновская трубка | |
Тип трубки | Запечатанный |
Максимум Власть | 8 Вт |
Напряжение | 90кВ |
Фокус пяточного размера | 5 мкм |
Система визуализации | |
Детектор | Детектор плоской панели (FPD) |
Размер пикселя | 84 мкм |
Эффективная зона обнаружения | 129*129 мм |
Частота кадров | 30 кадров в секунду |
Пиксельная матрица | 1536*1536 мм |
Геометрическое увеличение | 52X |
Программное обеспечение | |
Навигация и позиционирование | Быстрый поиск физических изображений |
Автоматический расчет | Автоматическое измерение пузырьков для BGA, QFN и других электронных компонентов в корпусе и поддержка отчета о результатах вывода |
Автоматический контроль с ЧПУ | Поддержка добавления одной точки и матрицы, быстрое создание проекта, результат может быть графическим. |
Информационный дисплей | Поддержка информации о процессе проверки в режиме реального времени |
Разнообразные измерительные инструменты | Поддержка расстояния, угла, диаметра, Ploygan и других геометрических измерений |
Система управления движением | |
Управление движением | Джойстик, клавиатура и мышь |
Макс. Погрузочная зона | 600*520 мм |
Максимум Зона проверки | 505*440 мм |
Угол наклона | ± 25 ° |
Промышленный ПК | |
Монитор | 24-дюймовый HD-дисплей |
Системная ОС | Виндовс 11 64бит |
Жесткий диск | 1 ТБ |
БАРАН | 16 ГБ |
Модель процессора | Intel I7 процессор |
Другие функции | |
Энергетическая экономия | Рентгеновский авто-off, когда он работает, чем 5 минут |
Рентгеновская безопасность | <1 мксв/ч (соответствует всем международным стандартам) |
Управление властью | Система магнитной системы доступа к отпечаткам пальцев и поддержание доступа к паролям. |
Безопасность | Электромагнитная блокировка, предупреждающий свет и монитор утечки утечки в реальном времени |
* Технические характеристики могут быть изменены без предварительного уведомления, все товарные знаки являются собственностью производителя системы.
