Широко применяется для BGA, CSP, флип-чипов, светодиодов, предохранителей, диодов, печатных плат, полупроводников, аккумуляторной промышленности, мелкого литья металла, электронных соединительных модулей, кабелей, фотоэлектрической промышленности и т. д.
штат: | |
---|---|
AX9100Макс
UNICOMP
Широко применяется для BGA, CSP, флип-чипов, светодиодов, предохранителей, диодов, печатных плат, полупроводников, аккумуляторной промышленности, небольших Литье металла, модуль электронного соединителя, кабели, фотоэлектрическая промышленность и т. д.
Области применения

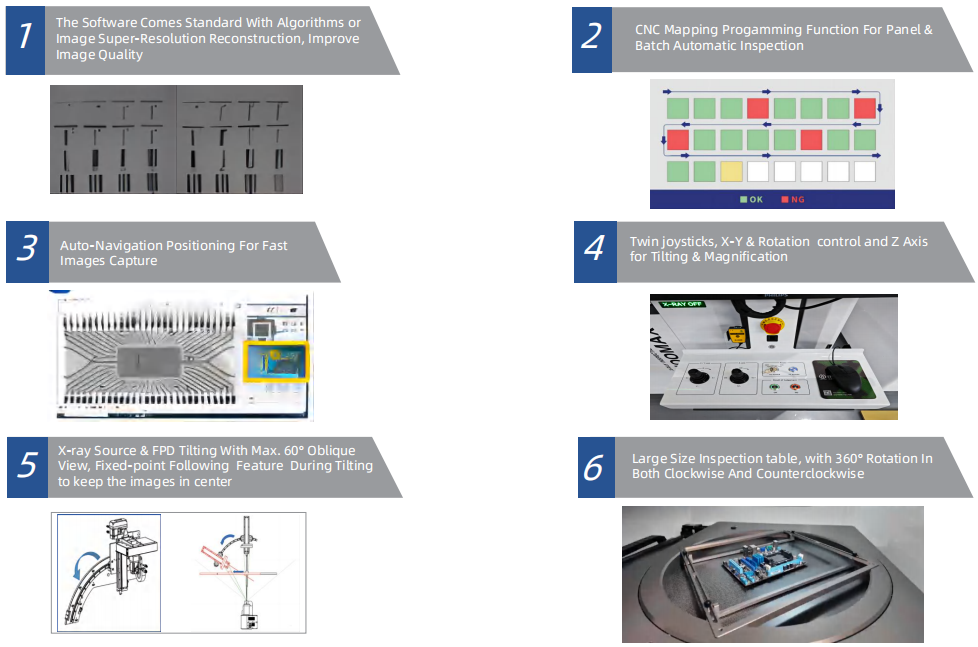

Функции и особенности

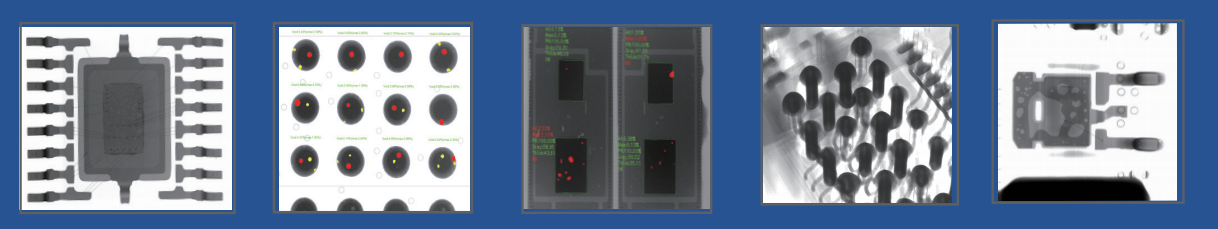

Инспекционное изображение
Обзор системы | |
След | 1450(Ш)×1680(Д)×1850(В)мм |
Вес машины | 2400 кг |
Источник питания | 220AC/50Гц |
Размер упаковки | 1710(Ш)×1950(Д)×1875(В) мм |
Вес упаковки | 2600 кг |
Потребляемая мощность | 3,5 кВт |
Рентгеновская трубка | |
Тип трубки Тип | Запечатанный тип |
Макс.Власть Выход | 65 Вт |
Напряжение | 0~130кВ (регулируемый) |
Размер пятна фокусировки | ≤8 мкм |
Система визуализации | |
Детектор | ПФД высокого разрешения |
Размер пикселя | ≤85 мкм |
Эффективная зона обнаружения | 130*130 мм |
Частота кадров | 20 кадров в секунду |
Пиксель | 1536*1536 |
Увеличение системы | 1600X |
Программное обеспечение | |
Увеличение и уменьшение масштаба в один клик | Быстрая и автоматическая навигация по региону рентабельности инвестиций |
Следование фиксированной точке во время наклона ПФД | Автоматическое следование стола при отдельном наклоне оси |
Алгоритмы реконструкции изображений со сверхвысоким разрешением | Интеллектуальное улучшение общей четкости изображения одним щелчком мыши. |
Автоматическое сравнение изображений | Интеллектуальная настройка общей контрастности изображения одним щелчком мыши. |
Разнообразие алгоритмов обработки фильтров | Функции предварительной обработки изображения: повышение резкости, улучшение, изменение цвета, шумоподавление. |
Система управления движением | |
Управление движением Метод | Двойной Джойстик, клавиатура и мышь |
Макс.Размер загрузки | Ф620мм |
Макс.Размер проверки | 600*450 мм |
Проверка наклона | Максимум 60° |
Целевой этап | Горизонтальное вращение на 360° |
Промышленный ПК | |
Монитор (двойной) | 27-дюймовый HD-дисплей 4K |
Операционная система | Виндовс 10 64бит |
Жесткий диск | 1 ТБ |
БАРАН | 16Г |
Модель процессора | Процессор Intel i7 |
Другие особенности | |
Дверь открыта | Вручную |
Безопасность эксплуатации | Электромагнитная блокировка, сигнальная лампа и монитор утечки излучения в режиме реального времени |
Управление полномочиями | Система управления доступом по отпечаткам пальцев и пароль поддержки Доступ |
Рентгеновская безопасность | <1 мкЗв/ч (соответствует всем международным стандартам) |
* Технические характеристики могут быть изменены без предварительного уведомления, Все товарные знаки являются собственностью производителя системы.

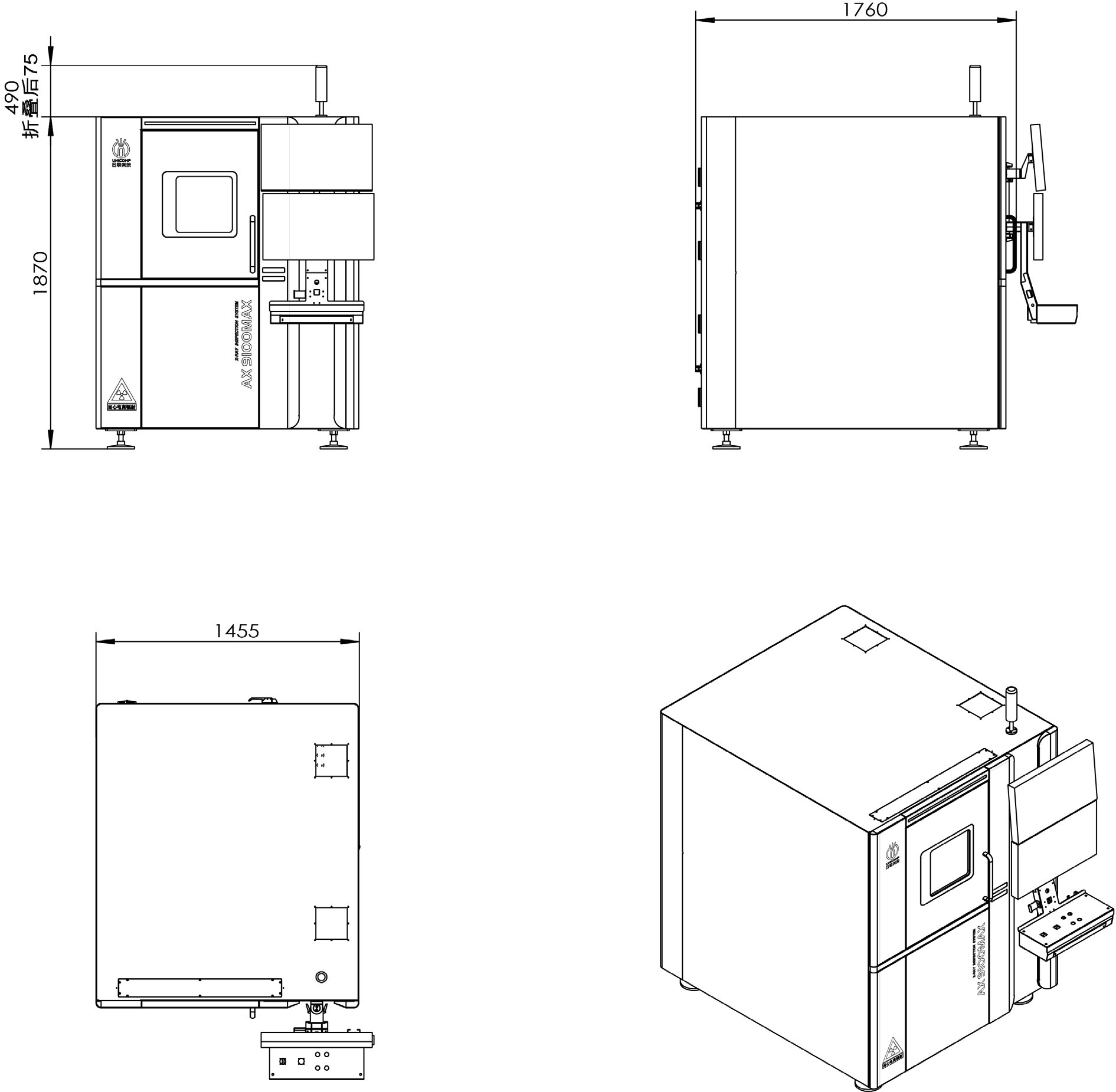

Размеры и внешний вид
