АХ8300
UNICOMP

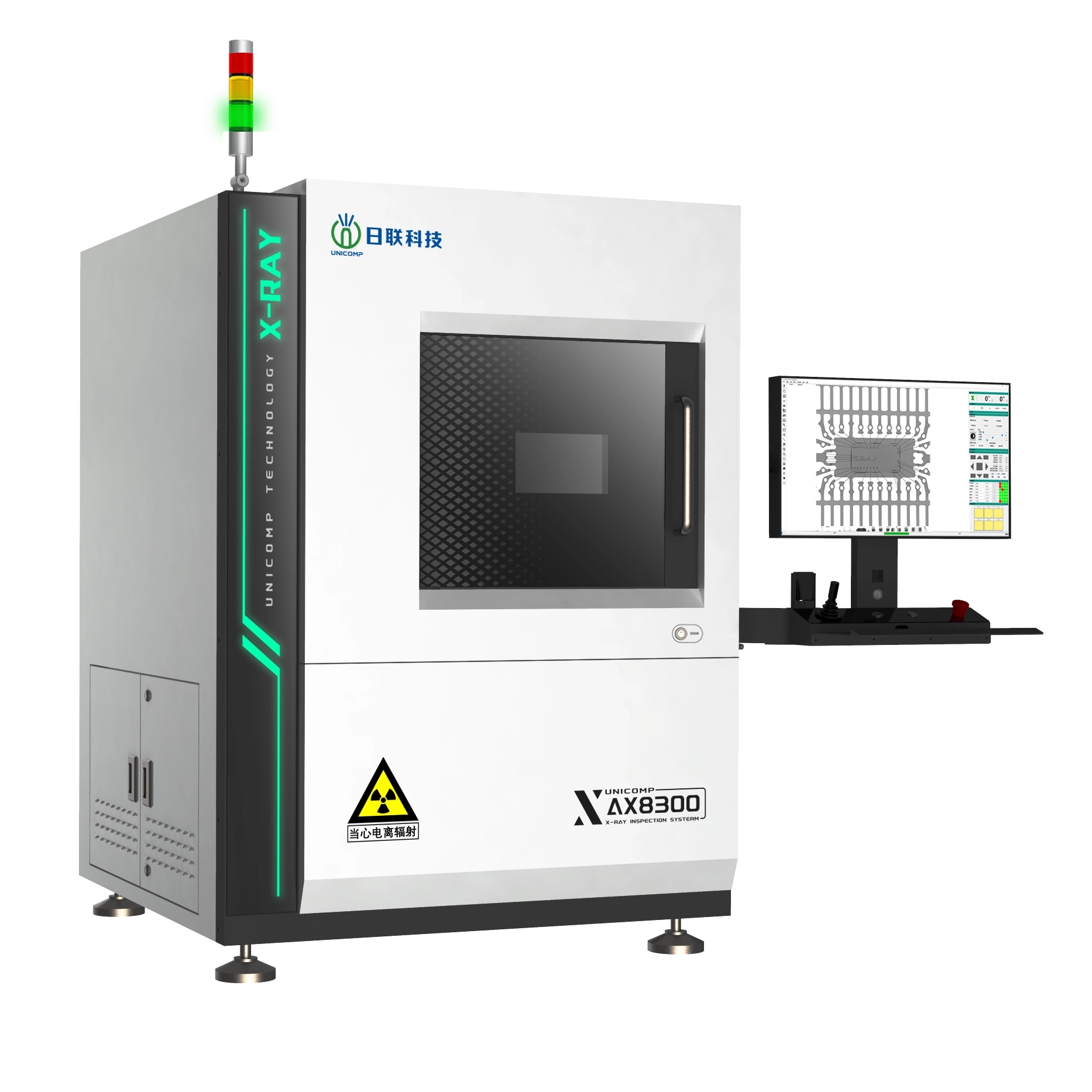

Оборудование для рентгеновского контроля AX8300
| Сводка системы | |
| След | 1200(Ш)×1285(Д)×1700(В)мм |
| Вес машины | 1345 кг |
| Источник питания | 220В±10%, 50/60Гц |
| Энергопотребление | 900 Вт |
| Рентгеновская трубка | |
| Тип трубки | Запечатанный |
| Максимум Власть | 25 Вт |
| Напряжение | 110кВ |
| Фокус пяточного размера | 5 мкм |
| Система визуализации | |
| Детектор | Плоский детектор |
| Размер пикселя | 84 мкм |
| Эффективная зона обнаружения | 129*129 мм |
| Частота кадров | Макс.30 кадров в секунду |
| Пиксельная матрица | 1536*1536[пиксель] |
| Геометрическое увеличение | 49,8X |
| Система управления движением | |
| Управление движением | Джойстик, клавиатура и мышь |
| Максимальный размер полезной нагрузки | 600*520 мм |
| Макс. Размер обнаружения | 420*440 мм |
| Косые виды | Макс. ±50° |
| Стол | Горизонтальное вращение на 360° |
| Промышленный ПК | |
| Монитор | 27-дюймовый HD-дисплей 4K |
| Системная ОС | Виндовс 11 64бит |
| Жесткий диск | 1 ТБ |
| БАРАН | 16 ГБ |
| Модель процессора | Intel I7 процессор |
| Другие функции | |
| Энергетическая экономия | Рентгеновский авто-off, когда он не работает, чем 5 минут |
| Безопасность | Электромагнитная блокировка и предупреждающий свет |
| Портативный дизайн | Установлен с помощью колес на нижней части машины |
| Рентгеновская безопасность | <1 мксв/ч (соответствует всем международным стандартам) |
| * Технические характеристики могут быть изменены без предварительного уведомления, все товарные знаки являются собственностью производителя системы. | |
Приложение
Обнаружение дефектов паяного соединения полюсной батареи литиевой батареи,
Обнаружение намотки литиевых батарей,
BGA, CSP, светодиод, флип-чип, полупроводник,
Производство аккумуляторов, мелкое литье металлов,
Электронный соединительный модуль,
Аэрокосмические компоненты, фотоэлектрическая промышленность,
Другие специальные отрасли.
Функции
● Большой инспекционный стол, лазерный локатор для точного определения местоположения.
● Таблица наклонных проекций ±60°.
●Функция псевдо-3D.
●Программирование ЧПУ, автоматическое измерение пустот BGA, результаты могут быть экспортированы.
●Отметить нестандартную графику.
●Защитная электромагнитная блокировка.

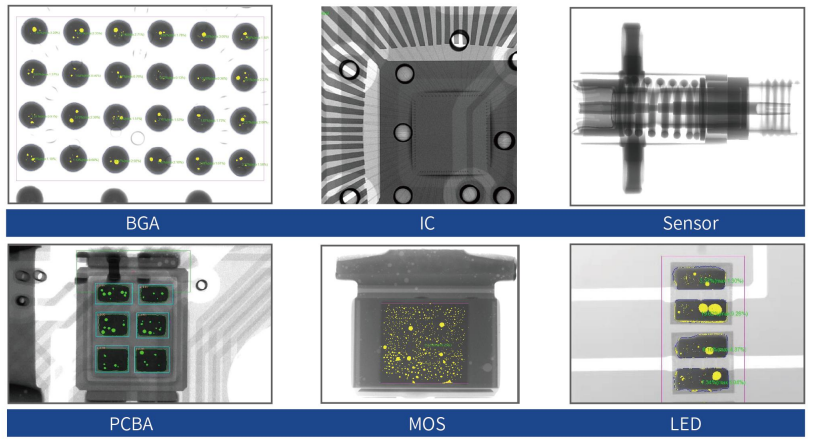

Рентгеновские изображения

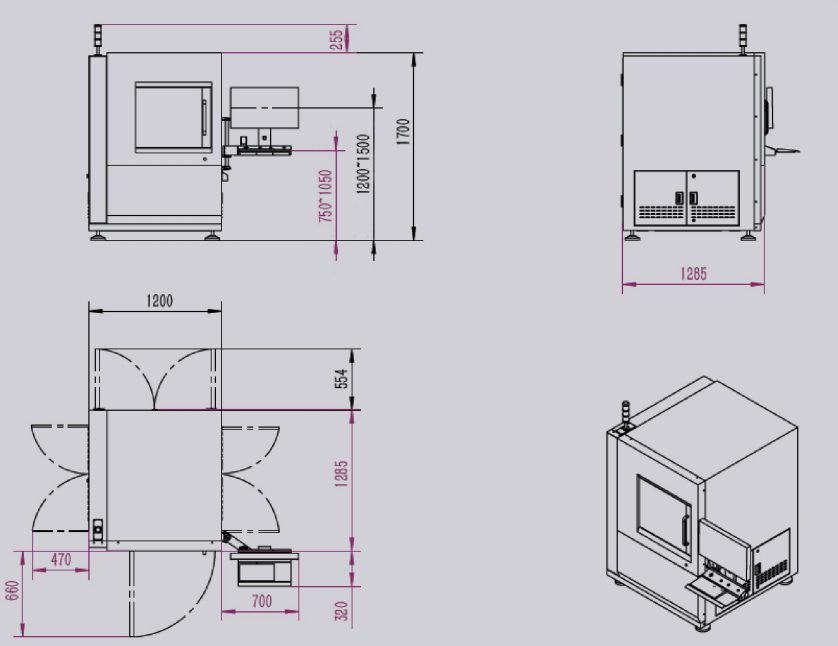

Размеры и внешний вид
