LX9200
UNICOMP
Область применения
Функции Особенности
Автономное программирование, модификация программы в реальном времени.
Линейная автоматизированная рентгеновская система, инспекционная система
Ремонтная станция, считывание штрих-кода + отображение в реальном времени
Сервер, База данных&SPC&MES
Технические параметры и характеристики
| Система визуализации | |
| Метод визуализации | 2D, 2.5D, 3D (все в одном) |
| источник рентгеновского излучения | Герметичная трубка (Макс.130кВ/65Вт) |
| Детектор | ПФД высокого разрешения (плоский детектор) |
| Разрешение изображения | 9ум,12ум,18ум,24ум,30ум (вариант 3ум или 6ум) |
| Камера | ПЗС-камера |
| Основная часть | |
| Напряжение питания | 110-220В |
| Частота источника питания | 50/60 Гц |
| Давление воздуха, мощность | 0,4~0,6 МПа |
| Dimensions | 1640 мм (Ш) x 2070 мм (Г) x 1800 мм (В) |
| Масса | 3710 кг |
| Движение | Высокоскоростной плавный захват полета (высокоточный линейный двигатель + линейный энкодер) |
| режим ТТ | Планарная КТ |
| ПКБА | |
| Высота конвейера | 900±50 мм |
| Зона инспекции | 3D: 510 х 670 мм; 2D: 510 мм х 730 мм |
| Масса | макс. 2 кг (опция: 5 кг) |
| Распродажа | Верх: 70 мм; Низ: 40 мм при 30 мкм |
| Приложение | |
| Объект проверки | BGA, CSP, SOP, QFP, QFN, POP, вставленные компоненты, чипы, T/H, Прессовая посадка CN, IGBT и т. д. |
| Объекты проверки | Отсутствует, несоосность, пустота, открытая, не влажная, смещающаяся, посторонний предмет, перемычка, надгробие, недостаточный/избыточный припой, шарик припоя, неправильная полярность и т. д. |

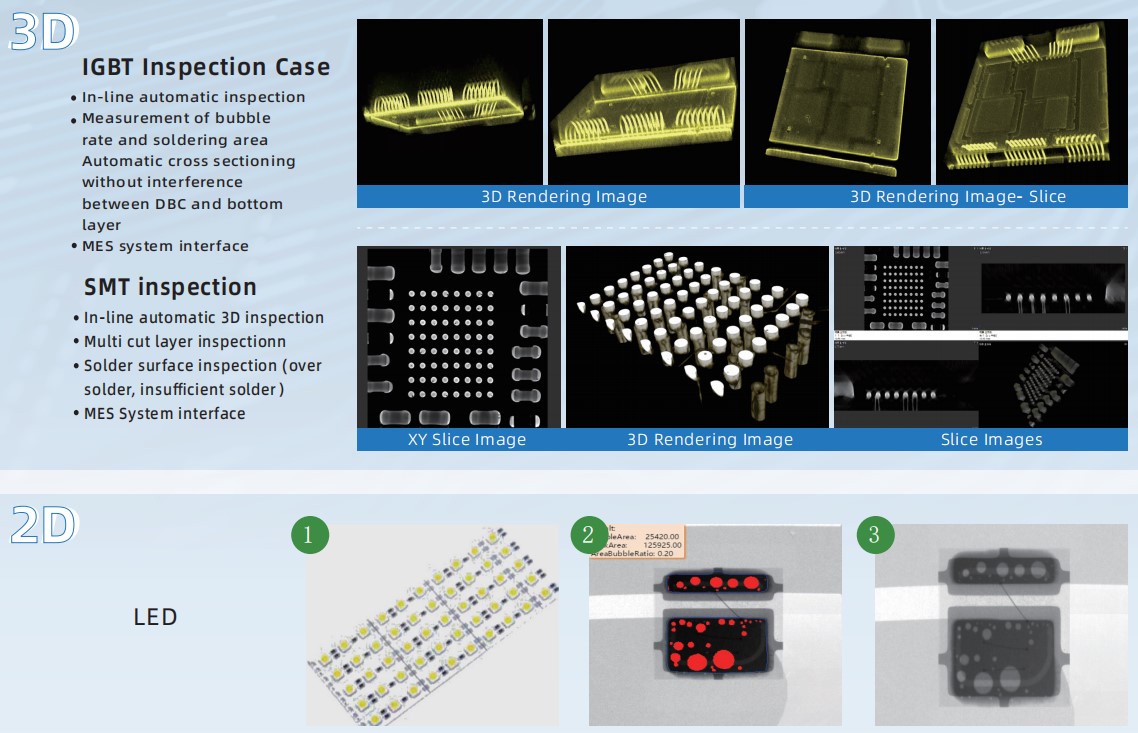

Инспекционные изображения

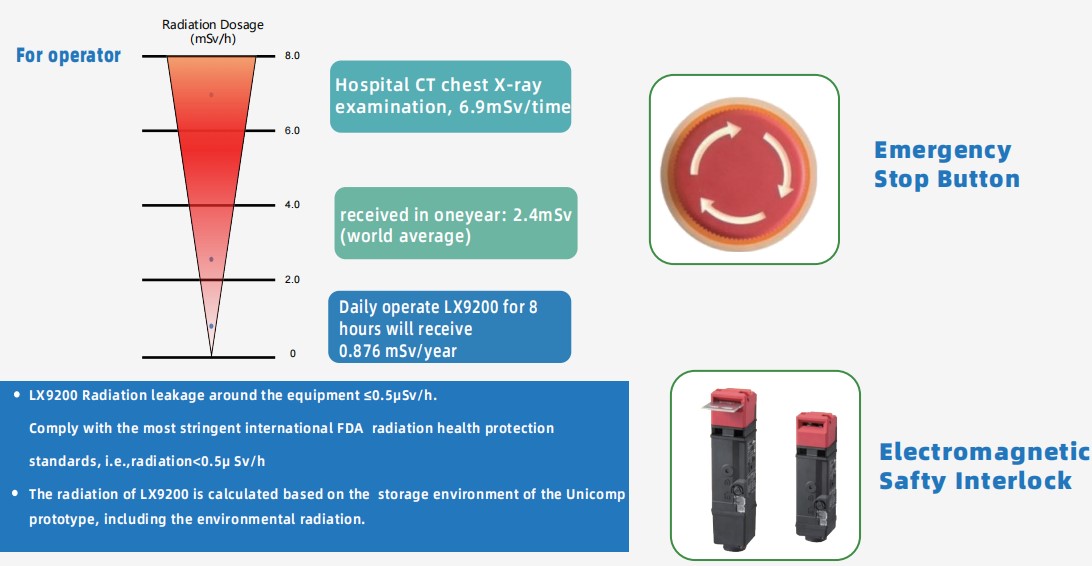

Безопасность Защита

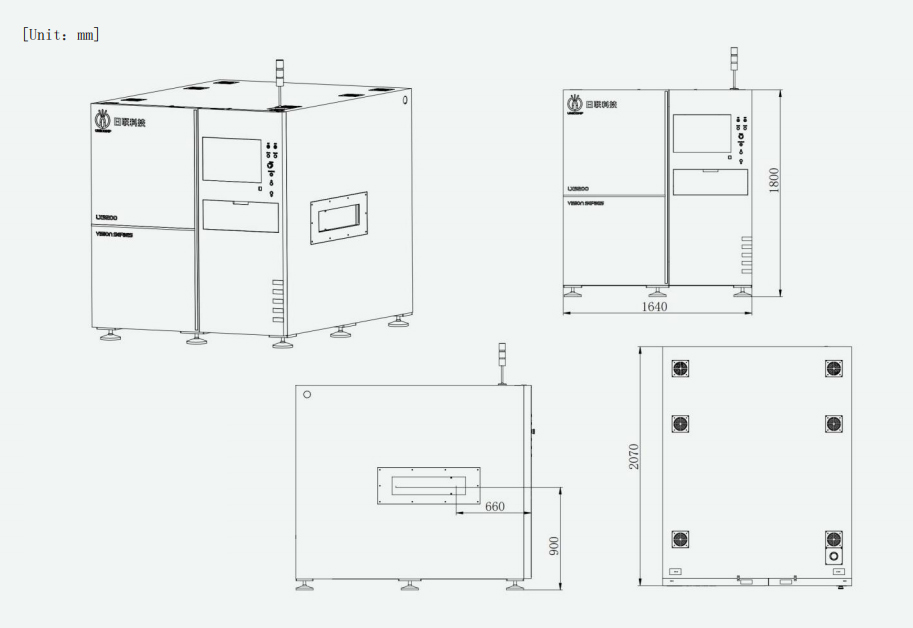

Размеры и внешний вид
