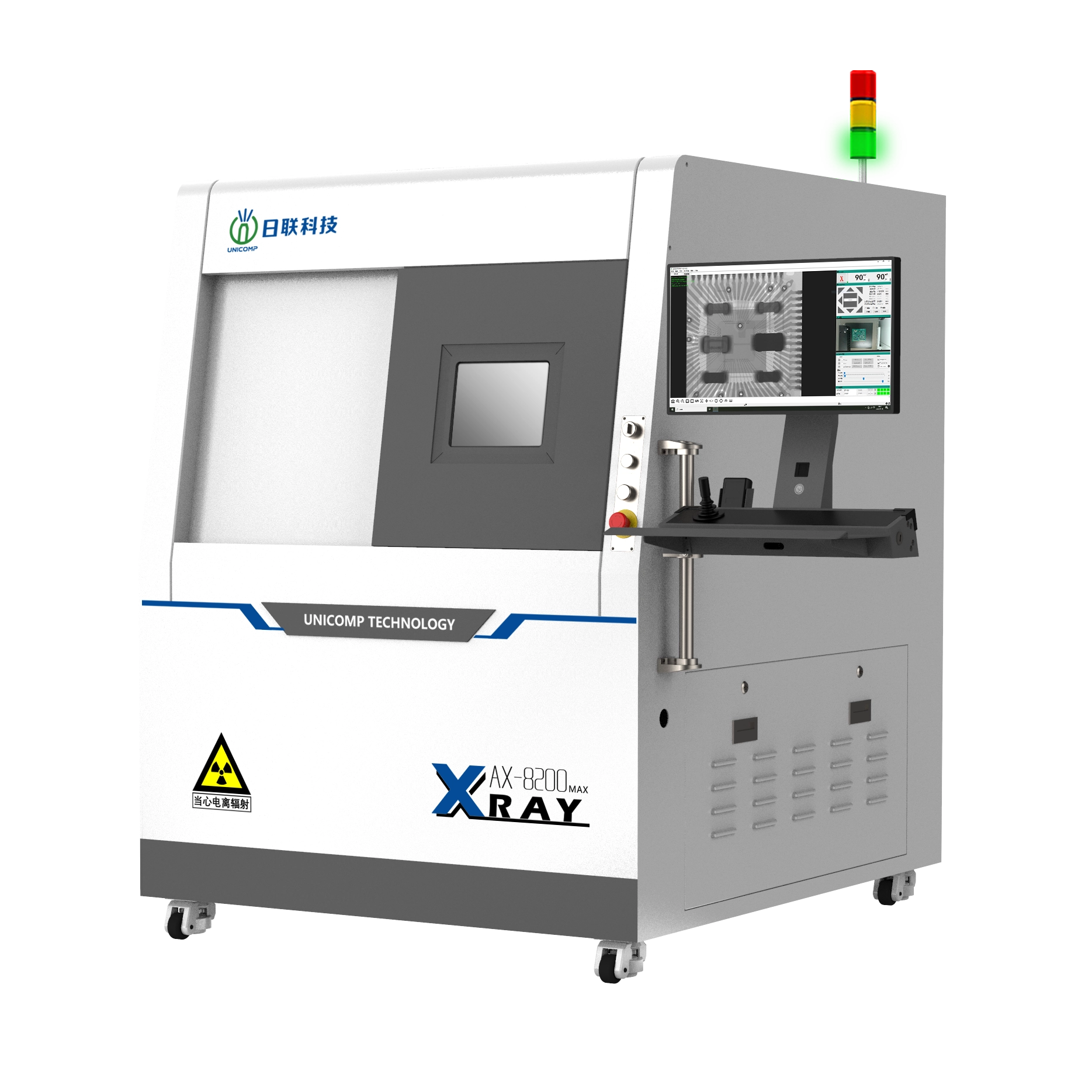

Рентгеновское оборудование AX8200MAX

Широко применяется для BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Battery Industry, Small Metal Casting, Electronic Connector Module, Cables, Photovoltaic Industry, и т. Д.
штат:


AX8200MAX 详情 页


Широко применяется для BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Battery Industry, Small Metal Casting, Electronic Connector Module, Cables, Photovoltaic Industry, и т. Д.





  • Поля приложения

应用 _01

SMT / PCBA

应用 _02

Полупроводник

应用 _03

Литиевые батареи

应用 _04

ВЕЛ

应用 _05

Фотоэлектрические




  • Функции и особенности


1_01

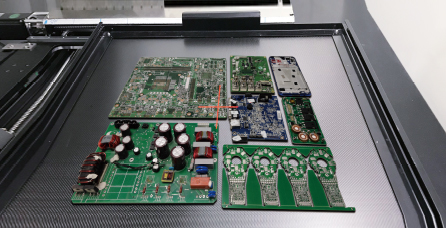

1. Смотровой стол большого размера, лазер

Локатор для точного определения местоположения

1_03

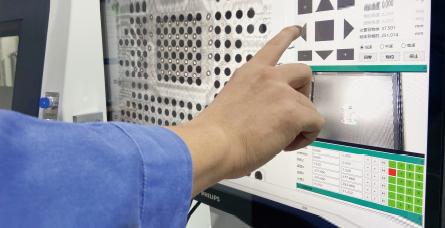

2. 24-дюймовый интерактивный сенсорный ЖК-дисплей FHD


1_05

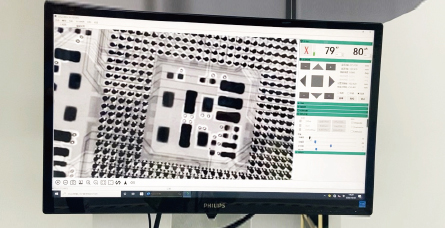

3. Точное управление, программирование ЧПУ,

Автоматическое позиционирование


2_01

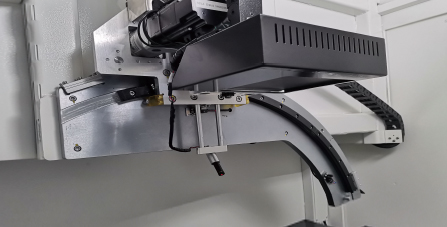

4. Проверка наклона FPD на 60 °

2_03

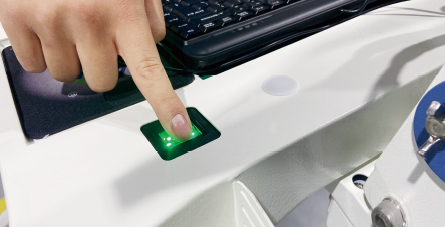

5. Система управления доступом по отпечаткам пальцев

2_05

6. Мониторинг радиации в реальном времени

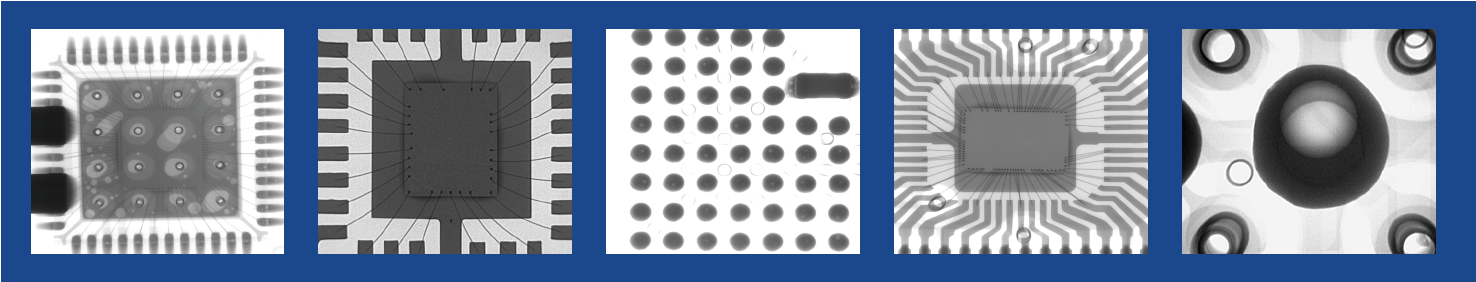

  • Изображение осмотра


    Изображение осмотра





    Сводная информация о системе

    След

    1280 (Ш) × 1500 (Г) × 1700 (В) мм

    Вес машины

    1400 кг

    Источник питания

    110/220 В переменного тока, 50/60 Гц

    Размер упаковки фанеры

    1750 (Ш) × 1550 (Г) × 2000 (В) мм

    Вес упаковки

    1500 кг

    Потребляемая мощность

    2,0 кВт

    Рентгеновская трубка

    Тип трубки

    Запечатанный

    Максимум.Власть

    8 Вт

    Напряжение

    0 ~ 90 кВ (регулируемый)

    Размер пятна фокусировки

    5 мкм

    Система визуализации

    Детектор

    Плоский детектор (FPD)

    Размер пикселя

    85 мкм

    Эффективная зона обнаружения

    130 * 130 мм

    Частота кадров

    20 кадров в секунду

    Пиксельная матрица

    1536 * 1536

    Системное увеличение

    600X

    Программное обеспечение

    Автоматическое измерение

    Автоматическое измерение пустот для пайки BGA и поддержка вывода данных / графики

    Множественные измерительные инструменты

    Поддержка измерения расстояния, угла, диаметра, многоугольника, скорости заполнения PTH и т. Д.

    Режим ЧПУ

    Программируемый контроль с ЧПУ, простота в эксплуатации и удобство для пользователя

    Отображение в реальном времени

    Отображение в реальном времени рабочих данных напряжения, тока, угла, даты и т. Д.

    Навигация

    Удобная система позиционирования целевой точки

    Система управления движением

    Управление движением

    Джойстик, клавиатура, мышь и сенсорная панель

    Максимум.Погрузочная площадка / вес

    610 * 610 мм / 10 кг

    Максимум.Смотровая площадка

    550 * 550 мм

    Косые обзоры

    Максимум.60 °

    Манипулятор

    6-осевой с X / Y / Z1 / Z2 / T1 / T2

    Промышленный ПК

    Монитор

    24-дюймовый интерактивный сенсорный ЖК-дисплей FHD

    Системная ОС

    Windows 10 64-битная

    Жесткий диск

    1 ТБ

    баран

    4ГБ

    Модель процессора

    Процессор Intel i7

    Другие особенности

    Дверь открыта

    Электрические раздвижные

    Рентгеновская безопасность

    <1 мкЗв / ч (соответствует всем международным стандартам)

    Управление полномочиями

    Система управления доступом по отпечатку пальца и поддержка доступа по паролю.

    Безопасность эксплуатации

    Электромагнитная блокировка, сигнальная лампа и монитор утечки радиоактивного излучения в реальном времени

    * Технические характеристики могут быть изменены без предварительного уведомления. Все товарные знаки являются собственностью производителя системы.
