АХ8500
UNICOMP
Широко применяется для BGA, CSP, флип-чипов, светодиодов, предохранителей, диодов, печатных плат, полупроводников, аккумуляторной промышленности, небольших Литье металла, модуль электронного соединителя, кабели, фотоэлектрическая промышленность и т. д.
Области применения
СМТ/ПКБА
Полупроводник
Литиевые батареи
ВЕЛ
Фотоэлектрический

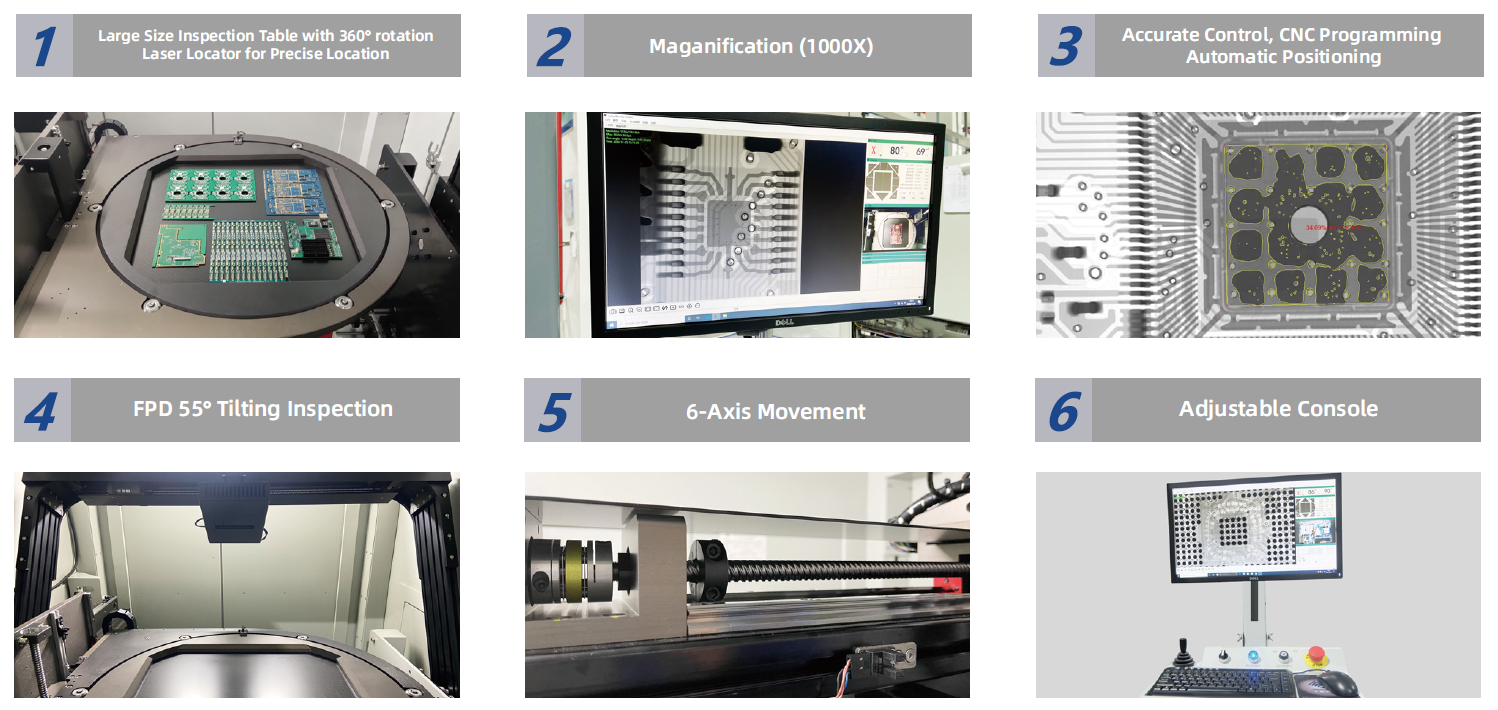

Функции и особенности

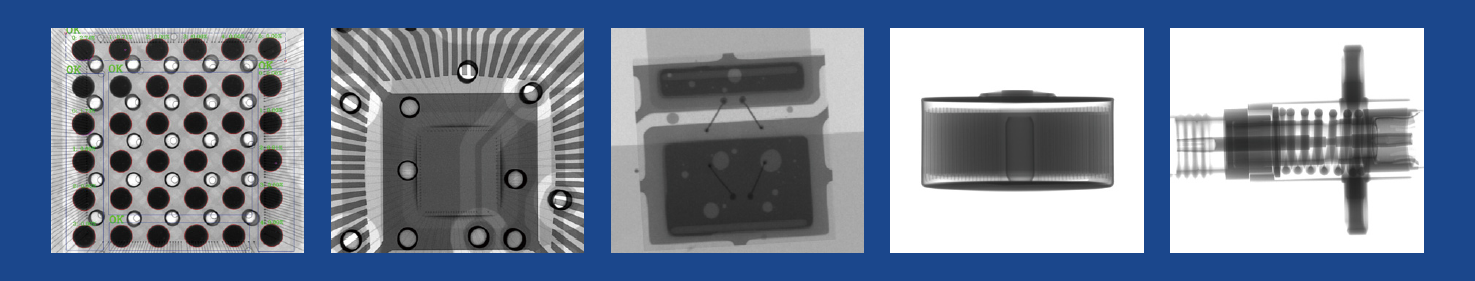

Инспекционные изображения
| Обзор системы | |
| След | 1340(Ш)×1450(Д)×1795(В) мм |
| Вес машины | 1700 кг |
| Источник питания | 110~220 В переменного тока, 50/60 Гц |
| Размер упаковки фанеры | 1600(Ш)×1600(Д)×2000(В)мм |
| Вес упаковки | 1920 кг |
| Потребляемая мощность | 1,5 кВт |
| Рентгеновская трубка | |
| Тип трубки | Запечатанный |
| Макс. Власть | 25 Вт |
| Напряжение | 0~110кВ (регулируемый) |
| Размер пятна фокусировки | 5 мкм |
| Система визуализации | |
| Детектор | Плоский детектор (FPD) |
| Размер пикселя | 84 мкм |
| Эффективная зона обнаружения | 129*129 мм |
| Частота кадров | 20 кадров в секунду |
| Пиксельная матрица | 1536*1536 |
| Увеличение системы | 1000X |
| Программное обеспечение | |
| Автоизмерение | Пайка BGA устраняет автоматическое измерение и поддержку данных/графического вывода |
| Несколько измерительных инструментов | Поддержка измерения расстояния, угла, диаметра, многоугольника, скорости заполнения PTH и т. д. |
| Режим ЧПУ | Программируемый контроль с ЧПУ, простота в эксплуатации и удобство для пользователя |
| Отображение в реальном времени | Отображение в реальном времени рабочих данных о напряжении, токе, угле, дате и т. д. |
| Навигация | Удобная система позиционирования целевой точки |
| Система управления движением | |
| Управление движением | Джойстик, клавиатура и мышь |
| Макс. Погрузочная площадка/Вес | Ф570мм/10кг |
| Макс. Зона инспекции | 450*450 мм |
| Косые виды | Макс. Фильтрация на 55° (FPD) / вращение на 360° (стол) |
| Манипулятор | 6-осевой с X1/X2/Y/Z1/T (55°)/R (360°) |
| Промышленный ПК | |
| Монитор | 21,5-дюймовый ЖК-дисплей с разрешением Full HD |
| Системная ОС | Виндовс 10 64бит |
| Жесткий диск | 1 ТБ |
| БАРАН | 8 ГБ |
| Модель процессора | Процессор Intel i7 |
| Другие особенности | |
| Энергосбережение | Автоматическое отключение рентгеновского снимка, если он не работает более 5 минут |
| Безопасность эксплуатации | Электромагнитная блокировка и сигнальная лампа |
| Управление полномочиями | Управление паролями |
| Рентгеновская безопасность | <1 мкЗв/ч (соответствует всем международным стандартам) |
| * Технические характеристики могут быть изменены без предварительного уведомления. Все товарные знаки являются собственностью производителя системы. | |

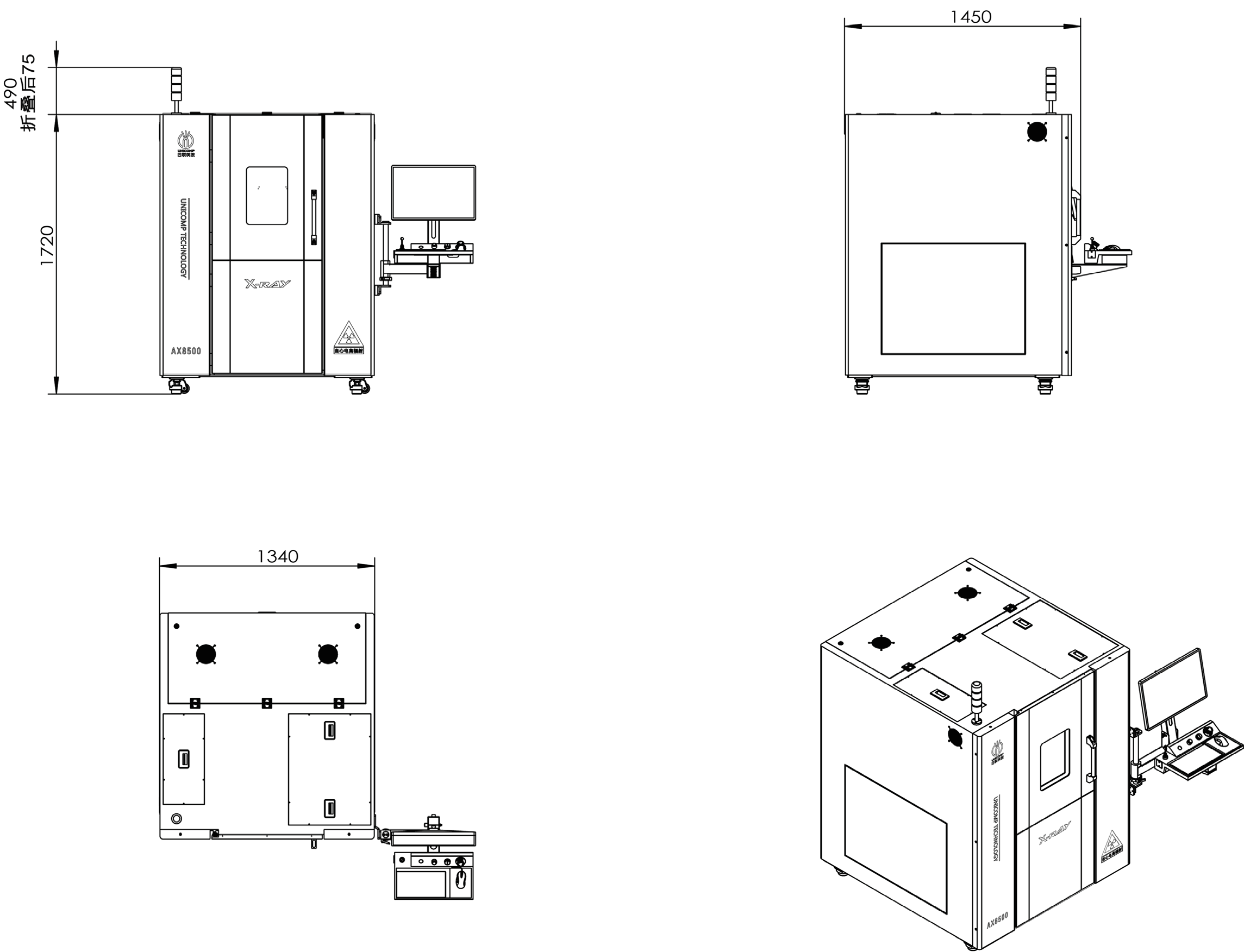

Размеры и внешний вид
