AX8300S
UNICOMP
Область применения
В основном используется в полупроводниках, SMT, DIP, накладных IC, BGA, CSP, флип-чип, светодиод и другие проверки.
Функции Особенности
Полупроводниковое специализированное автономное оборудование
Оснащен полупроводником Алгоритм автоматического обнаружения
Геометрическое увеличение до 70×.
Разрешение ≤2 мкм
Угол наклона детектора 60°, Сцена может вращаться на 360°.
Совместимость с 2D, 2.5D, расширяемым 3D.
НПЦ Диаграмма-CPK&GRR
Технические параметры и характеристики
| Обзор системы | |
| След | 1550*1770*1825 мм |
| Вес машины | 2900 кг |
| Источник питания | 220AC/50Гц |
| Власть | 3,5 кВт |
| Рентгеновская трубка | |
| Тип трубки | Тип уплотнения |
| Макс. Напряжение | 110кВ |
| Ток трубки | 250 мкА |
Фокусный размер | 5 мкм |
| Детектор изображений | |
| Детектор | ПФД высокого разрешения |
| Эффективное обнаружение Область | 116,4*145,7 [мм] |
| Частота кадров | 10 кадров в секунду |
| Пиксель | 2532*2944[пиксель] |
| Размер пикселя | 49,5 мкм |
| Система управления движением | |
| Метод управления движением | Мышь и клавиатура |
| Рабочий стол | X/Y/Z/R |
| Плоская панель | В одну сторону Максимум 50° |
Максимальный размер загрузки | Φ570[мм] |
| Максимальный размер контроля | 410*450[мм] |
| Диапазон увеличения | ~200X/~50X |
| Программное обеспечение | |
| Автоматическая настройка изображения | Запишите координаты места и информация о параметрах характерных точек |
| Функция редактирования местоположения | легко реализовать многоточечное обнаружение бега |
| Автоматическое определение по алгоритму | Оснащен алгоритмом автоматического обнаружения полупроводников. |
| Другие особенности | |
| Способ открытия двери | Ручная дверь |
| Рентгеновская безопасность | <1 мкЗв/ч (Соответствует всем международным стандартам) |
| * Технические характеристики могут быть изменены без предварительного уведомления. Все товарные знаки являются собственностью производителя системы. | |

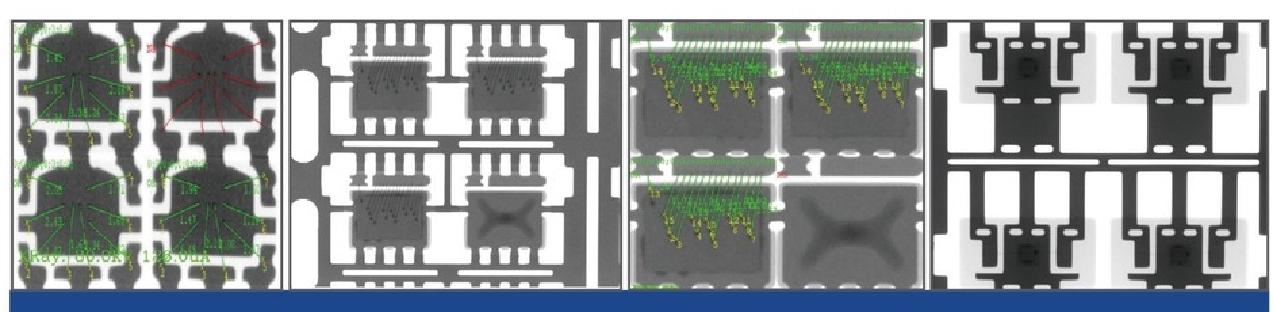

Инспекционные изображения

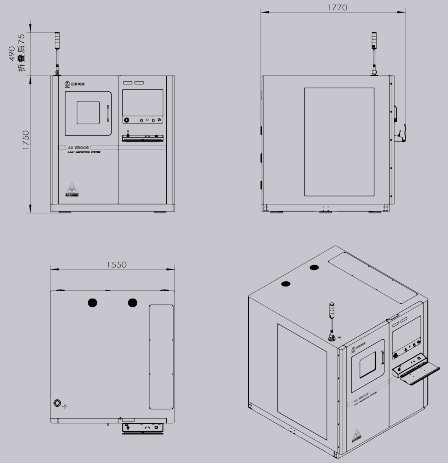

Размеры и внешний вид
