| Место происхождения: | Китай |
| Название бренда: | Unicomp |
| Сертификация: | CE, FDA |
| Номер модели: | AX8200 |
| Время выполнения: | 30 дней |

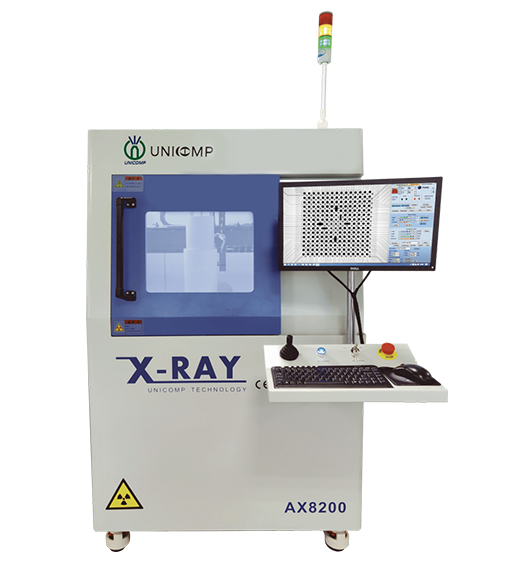

АХ8200
UNICOMP
Широко применяется для BGA, CSP, FLIP Chip, LED, FUSE, DIODE, PCB, полупроводника, индустрии аккумуляторов, Small Металлическое литье, электронный модуль разъема, кабели, фотоэлектрическая промышленность и т. Д.
Поля приложения
SMT/PCBA
Полупроводник
Литиевые батареи
ВЕЛ
Фотоэлектрический
Функции и функция

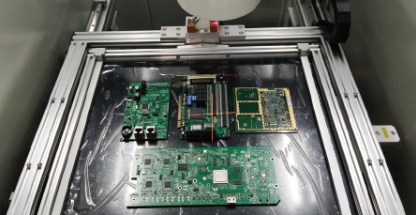

1. Столке инспекции большого размера, лазер
Локатор точного местоположения

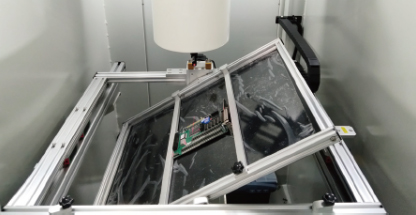

2. ± 60 ° косых видов таблицы

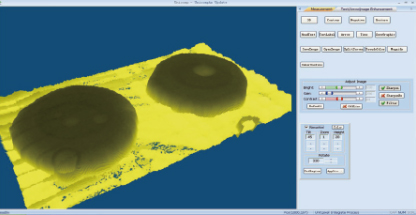

3. Аналоговая трехмерная функция

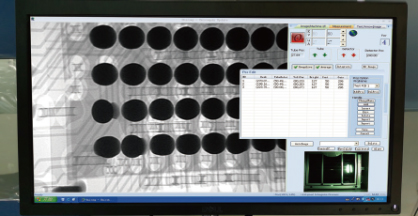

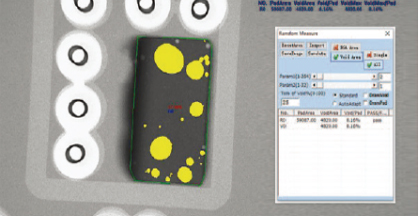

4. Программирование ЧПУ, автоматические пустоты BGA Измерение,
Результаты могут быть экспортированы
5. Отметьте нерегулярную графику

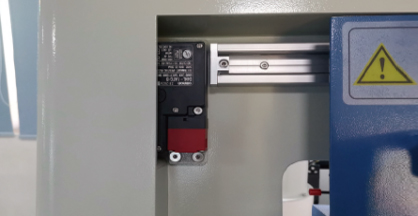

6. Безопасная электромагнитная блокировка

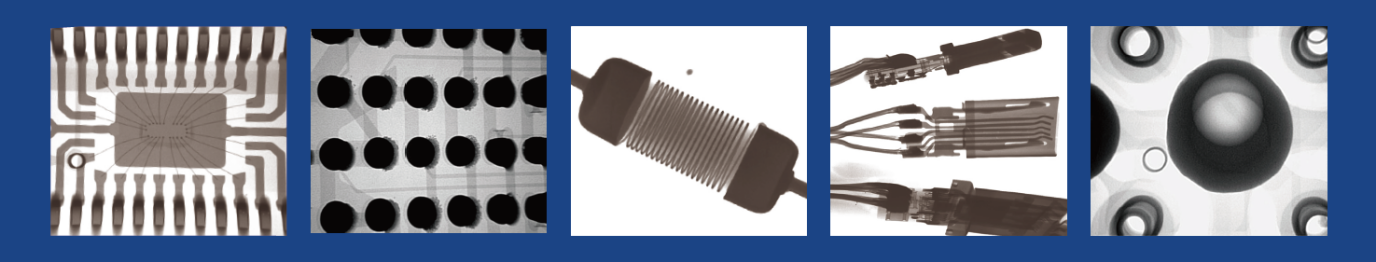

Изображение проверки
Резюме системы | |
След | 1080 (W) × 1180 (D) × 1730 (ч) мм |
Вес машины | 1050 кг |
Источник питания | AC 110 ~ 220V, 50/60 Гц |
Фанерная упаковка размер | 1500 (W) × 1300 (D) × 1950 (ч) мм |
Упаковка веса | 1160 кг |
Энергопотребление | 1,0 кВт |
Рентгеновская трубка | |
Тип трубки | Запечатанный |
Максимум. Власть | 8 Вт |
Напряжение | 0 ~ 90 кВ (регулируемый) |
Фокус пяточного размера | 5 мкм |
Система визуализации | |
Детектор | Детектор плоской панели (опция 4 ’’ I.I. Детектор) |
Размер пикселя | 85 мкм |
Эффективная зона обнаружения | 130*130 мм |
Частота кадров | 20 кадров в секунду |
Пиксельная матрица | 1536*1536 |
Системное увеличение | 600x |
Программное обеспечение | |
Авто измерения | BGA Splering Voids Авто измерение и поддержка данных/графический вывод |
Несколько инструментов измерения | Поддержка расстояния измерения, угла, диаметр, многоугольник, скорость заполнения ПТГ и т. Д. |
Режим ЧПУ | Программируемая проверка ЧПУ, легкая работа и удобная для пользователя |
Дисплей в реальном времени | Отображение рабочих данных напряжения, тока, тока, тока, тока, угла, даты и т. Д. |
Навигация | Лазерный локатор для точного местоположения |
Система управления движением | |
Управление движением | Джойстик, клавиатура и мышь |
Максимум. Площадь погрузки/вес | 510*420 мм / 10 кг |
Максимум. Зона проверки | 435*385 мм |
Наклонные взгляды | Максимум. ± 60 ° |
Манипулятор | 5 осевой с x / y / z1 / z2 / t |
Промышленный ПК | |
Монитор | 22 ’’ FHD ЖК -дисплей |
Системная ОС | Windows 10 64 -бит |
Жесткий диск | 1 ТБ |
баран | 8 ГБ |
Модель процессора | Intel I7 процессор |
Другие особенности | |
Энергосбережение | Рентгеновский авто-офф, когда он не работает, чем 5 минут |
Операция безопасности | Электромагнитная блокировка и предупреждающий свет |
Портативный дизайн | Монтируется колесами на дне машины |
Рентгеновская безопасность | <1 мксВ/ч (соответствует всем международным стандартам) |
*Технические характеристики могут быть изменены без предварительного уведомления, все товарные знаки являются собственностью производителя системы.
Размеры и внешний вид
