Широко применяется для BGA, CSP, Flip Chip, LED, PUSE, DIODE, PCB, полупроводника, аккумуляторной аккумуляторной промышленности, небольшого литья металла, электронного разъема модуля, кабелей, фотоэлектрической промышленности и т. Д.
Поля приложений
SMT / PCBA
Ведущая рама
Модуль антенны / модуль динамика
ВЕЛ
Электрический модуль
Функции и функции
1. Автопокрытие

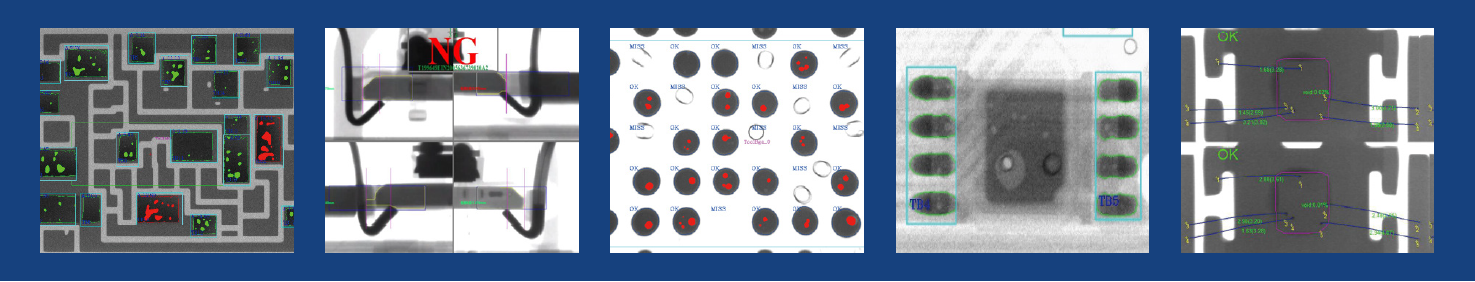

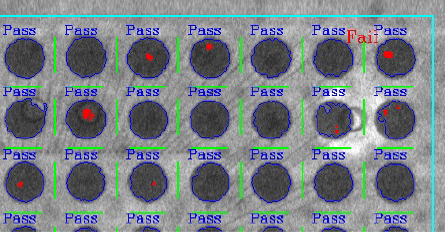

2. Автоматическое обнаружение и анализ компонентов OK & NG)
3. Точный контроль, CNC Программирование автоматического позиционирования

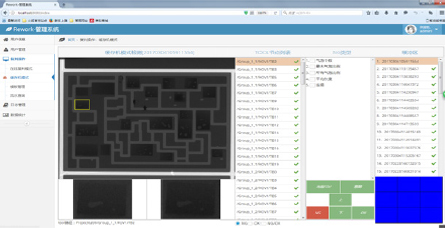

4. Переработка системы управления базой данных
5. Поддержка MES / ERP / SPC
6. Автоматическая маркировка сканирования
Осмотр осмотра
Сводная информация о системе | |
След | 2595 (w) × 1392 (d) × 1992 (h) мм |
Вес машины | 1900 кг (рентген) / 700 кг (конвейер) |
Источник питания | AC 110 ~ 220 В, 50/60 Гц |
Фанера упаковки Размер | 180 (w) × 170 (d) × 190 (h) см (рентген) 150 (w) × 105 (d) × 120 (h) см (конвейер) |
Вес упаковки | 2000 кг (рентген) / 800 кг (конвейер) |
Энергопотребление | 3,5 кВт |
Рентгеновская трубка | |
Тип трубки | Запечатанный |
Максимум. Власть | 8W. |
Напряжение | 0 ~ 90 кВ (регулируемый) |
Фокус точечный размер | 5 мкм |
Система визуализации | |
Детектор | Плоский детектор панели (FPD) |
Размер пикселя | 85 мкм |
Эффективный район обнаружения | 130 * 130 мм |
Скорость кадров | 20fps. |
Пиксельная матрица | 1536 * 1536. |
Увеличение системы | 200x. |

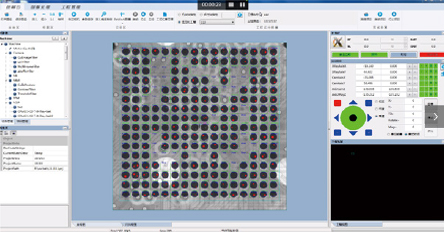

Программное обеспечение | |

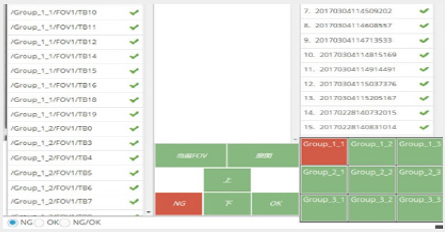

Автоматическое измерение | Автопроверка и анализ для компонентов OK & NG |
Режим ЧПУ | CNC программируемая проверка, простота эксплуатации и удобства для пользователя |
Переработка | Система управления базами данных поддержки |
Подключение для передачи данных | Поддержка системы MES / ERP / SPC |
Навигация | Удобная система позиционирования целевой точки |
Система управления движением | |
Контроль движения | Джойстик, клавиатура, мышь и сенсорная панель (PLC) |
Регулируемая ширина туннеля | 80 ~ 350 мм |
Максимум. Осмотр образца | 400 * 350 мм / 10 кг |
Мин. Осмотр образца | 100 * 80 мм |
Манипулятор | Автомобильная встроенная система |
Промышленный ПК | |
Мониторинг | 22 '' 'ЖК-дисплей FHD |
Системная ОС. | Windows 10 64bit. |
Жесткий диск | 1Тб |
баран | 8 ГБ |
CPU модель | Процессор Intel I7 |
Другие особенности | |
Энергосбережение | Рентгеновское автоматическое выключение, когда он не работает в течение 5 минут |
Операция безопасности | Электромагнитная блокировка, предупреждающий свет |
Управление властью | Производство пароля |
Рентгеновская безопасность | <1 мкСВ / ч (отвечает всем международным стандартам) |
* Технические характеристики могут быть изменены без предварительного уведомления, все товарные знаки являются собственностью системного производителя.

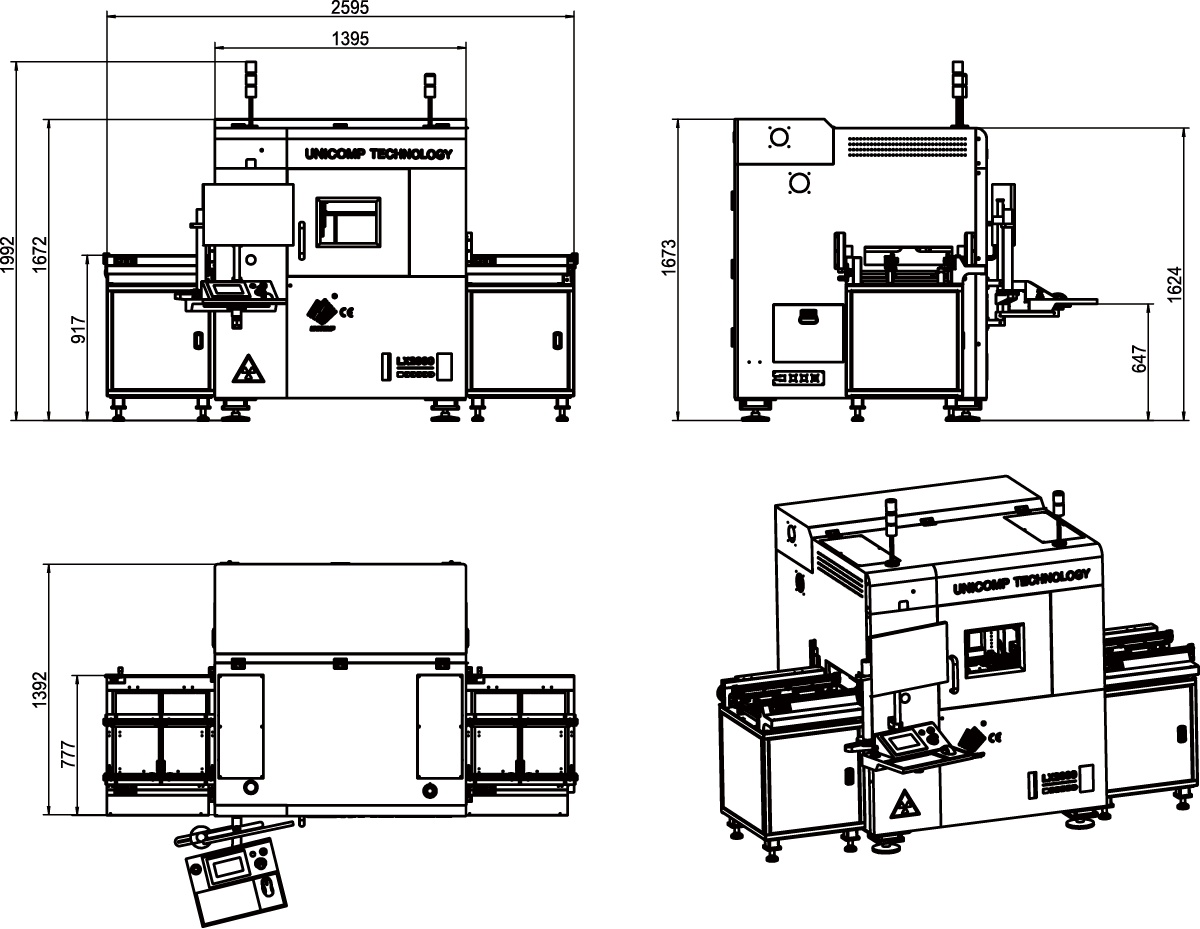

Размеры и внешний вид
