AX9500
UNICOMP
Применениенс
BGA, CSP, флип-чип, светодиодный чип
Анализ пайки
Автомобильные устройства, аккумуляторная промышленность
Литье алюминия под давлением, формование пластмасс
Керамика, другие отрасли промышленности
Функции Особенности
Открытая трубка 160 кВ, фокусное пятно 1 мкм
Высокое разрешение с максимальной зоной обнаружения FPD
Система 3D-КТ-сканирования (планарная КТ + КТ с конусным лучом)
7-осевая система движения, осмотр на 360 градусов
Программирование ЧПУ с высокой точностью и повторяемостью
Навигационная система высокого разрешения
Простая функция отслеживания под разными углами
Технические характеристики
| Параметры системы | |
| След Размер | 1560(Ш)*1830(Д)*1900(В)мм |
| Вес машины | ≈3700кг |
| Максимальная мощность трубки | 64 Вт |
| Макс.Цель Власть | 15 Вт |
| Макс. напряжение/ток | 160 кВ/1000 мкА |
| Утечка рентгеновских лучей | <0,5 мкЗв/ч |
| Система визуализации | |
| рентген Тип трубки | Открытая трубка |
| Разрешение | 1 мкм |
| Детектор | ФПД |
| Увеличение системы | 2500X (в совокупности 7500X) |
| Инспекционные возможности | |
| Максимальный размер загрузки (2D/2,5D) | 580(X)мм×610(Y)мм |
| Максимальный размер контроля (2D/2,5D) | 540(X)мм×570(Y)мм |
| Максимальный размер нагрузки (CT): | Рубанок CT: 470(X)мм×500(Y)мм КТ с центральной балкой: 100(X)ммx200(Y)мм |
| Время 3D-изображения | 45 с |
| Максимальный вес образца | 10 кг (строгальный станок CT) 0,5 кг (конусно-лучевая КТ) |

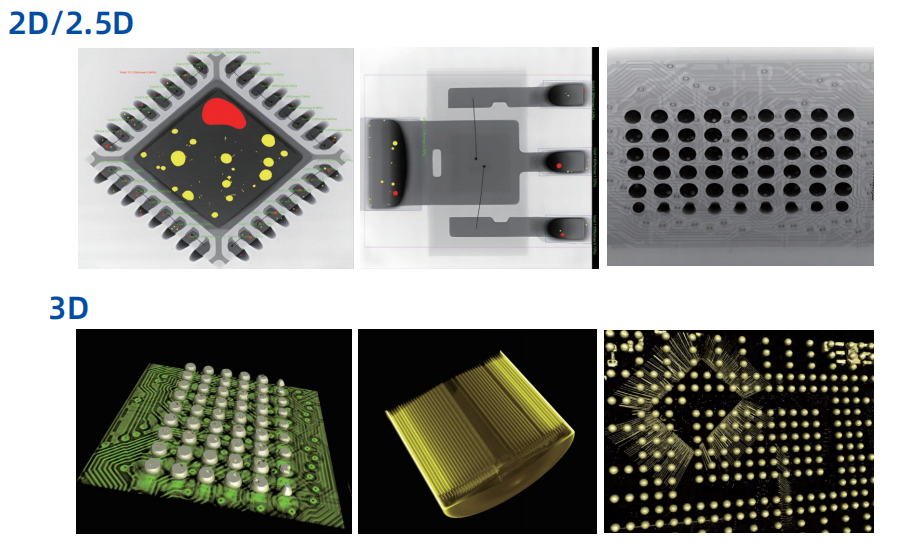

Рентгеновские изображения

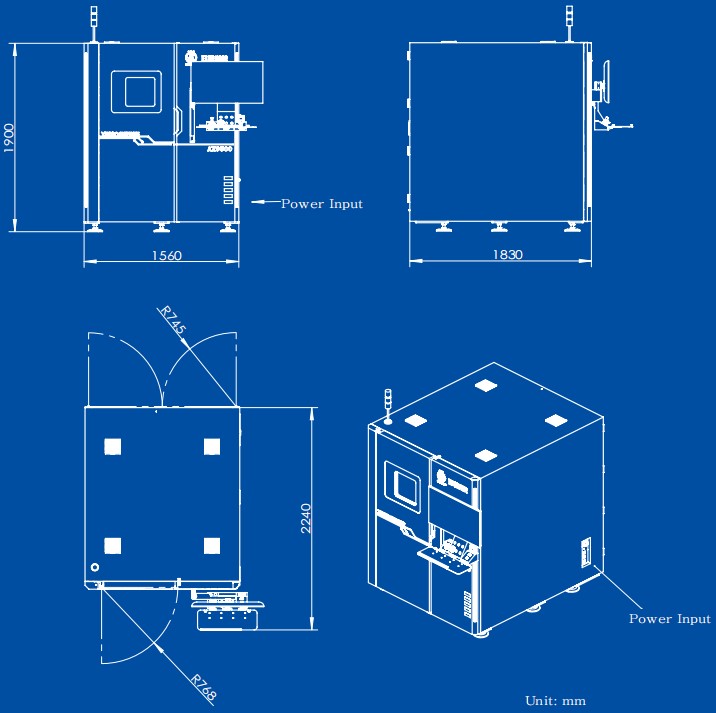

Размеры и внешний вид
