AX8300SI
UNICOMP
Область применения
В основном используется при проверке полупроводников, подложек, выводных рамок и соединений проводов.
| СМТ/ПКБА | Тип упаковки: Полупроводник, Субстрат, Вести Рамка и проволока Склеивание Инспекция |
| Полупроводник | Тип упаковки: W/B, IC, F/C... Тип дефекта: Пустой, Открытый, Короткий, Развертка, Шарик припоя... |
| Другие области | Батарея, БТИЗ... |

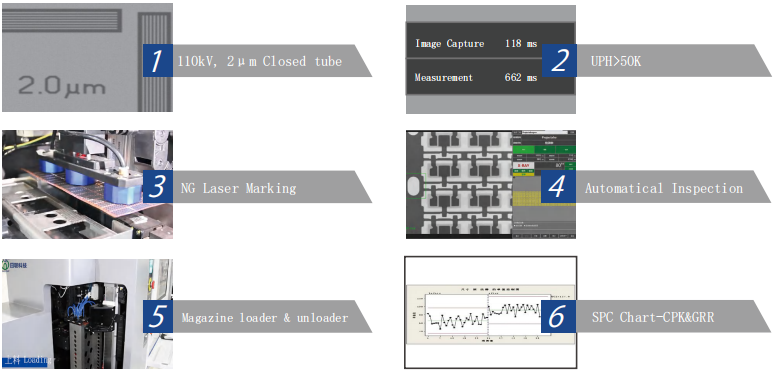

Функции Особенности
НПЦ Диаграмма-CPK&GRR
Технические параметры и характеристики
| Обзор системы | |
| След | 2200(Ш)×1250(Д)×1960(В)мм |
| Вес машины | 2700 кг |
| Источник питания | 110/220 В переменного тока, 50/60 ч. |
| Власть | 6,5 кВт |
| Рентгеновская трубка | |
| Тип трубки | Сил |
| Напряжение | 40~110кВ (регулируемое) |
| Текущий | 200 мкА |
Размер пятна фокусировки | 2 мкм |
| Система визуализации | |
| Детектор | Плоский детектор (FPD) |
| Эффективная зона обнаружения | 116,4*145,7 мм |
| Пиксельная матрица | 2352*2944 |
| Размер пикселя | 49,5 мкм |
| Частота кадров | 37 кадров в секунду |
| Система управления движением | |
| Управление движением | Клавиатура и мышь |
| Макс.Погрузочная зона | 310*110 мм |
| Макс.Зона инспекции | 270*100 мм |
| Промышленный ПК | |
| Монитор | 24-дюймовый интерактивный сенсорный ЖК-дисплей FHD |
| Системная ОС | Виндовс 10 64бит |
| Жесткий диск | 1 ТБ |
| БАРАН | 8 ГБ |
| Модель процессора | Процессор Intel i7 |
| Другие особенности | |
| Дверь открыта | Электрический раздвижной |
| Управление полномочиями | Управление доступом по отпечаткам пальцев Система и пароль поддержки Доступ. |
| Рентгеновская безопасность | <1 мкЗв/ч (соответствует всем международным стандартам) |
| Безопасность эксплуатации | Электромагнитная блокировка, сигнальная лампа и монитор утечки радиации в режиме реального времени |
| * Технические характеристики могут быть изменены без предварительного уведомления. Все товарные знаки являются собственностью производителя системы. | |

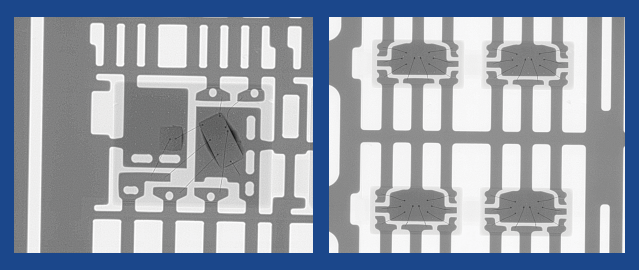

Инспекционные изображения

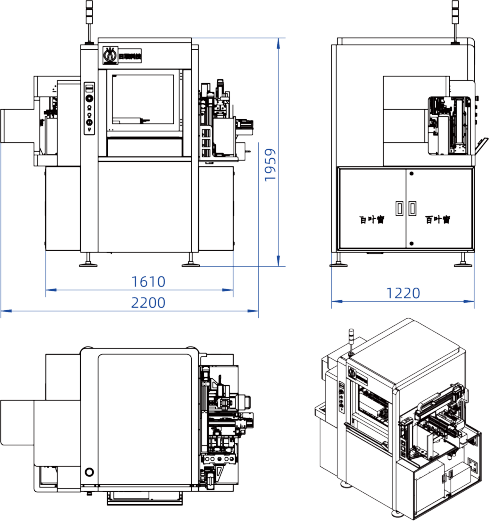

Размеры и внешний вид
