UNCT3300-A
UNICOMP
Функция применения:
Особенности оборудования:
Всестороннее высокоточное обнаружение: Усовершенствованная система двойного источника и двойного обнаружения для удовлетворения различных потребностей в тестировании.Способность обнаружения является ведущей в отрасли.
Мощная функция: С функцией обнаружения двойной визуализации DR и CT; с очень большой дальностью обнаружения, широко применимо, экономично.
Высокая безопасность: Высокий уровень защиты, уровень радиации намного ниже национального стандарта;Установите несколько мер безопасности.
Простота в эксплуатации: Гуманизированная система управления проста и прост в эксплуатации, и может быть освоен после непродолжительного обучения.
Технические параметры и характеристики:
| Обзор системы | |
| Размеры корпуса оборудования | 3300*1230*2600мм |
| Вес машины | 8Т |
| Источник питания | 380AC/50Гц |
| Потребляемая мощность | 15 кВт |
| Консоль | Отдельно стоящая операционная консоль |
| Рентгеновская трубка (микрофокус) | |
| Рентгеновский Тип трубки | Разделенная трубка |
| Напряжение | 225кв |
| Размер фокуса | <4 мкм |
| Мощность рентгеновского излучения (Максимальная) | 320 Вт |
| Рентгеновская трубка | |
| Тип рентгеновской трубки | Разделенная трубка |
| Напряжение | 450кВ |
| Размер фокуса | 0,4/1,0 мм (EN12543) |
| Мощность рентгеновского излучения (Максимальная) | 1500 Вт |
| Система визуализации (плоскопанельный детектор) | |
| Детектор | Аморфный кремний |
| Размер пикселя | 139 мкм |
| Эффективная зона обнаружения | 427*427 мм |
| Пиксельная матрица | 3072*3072 |
| Система визуализации (линейный детектор) | |
| Детектор | CdWO4 |
| Эффективная длина | 614 мм |
| Размер пикселя | 0,2 мм |
| Максимальная скорость сканирования | 44 см/с |
| Система управления движением | |
| Макс. дальность обнаружения | φ800*1000[мм] |
| Максимальный вес загрузки | 100 кг |
| Программное обеспечение | |

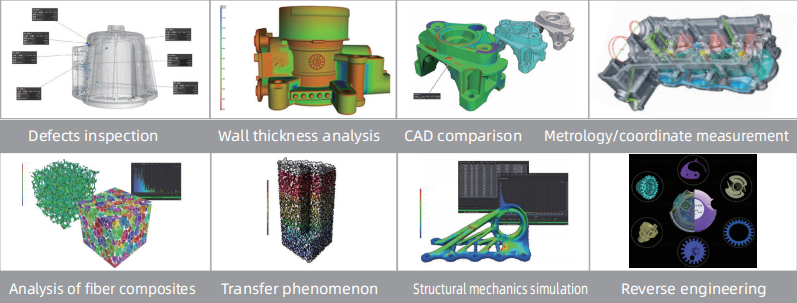

| Модуль координатных измерений, модуль сравнения деталей/объектов конструкции, модуль анализа толщины стенок, Доступны модуль анализа поровых включений, модуль анализа волокнистого композиционного материала, модуль анализа пор/включений расширенной версии, модуль коррекции производственной геометрии, модуль расчета объемной сетки, модуль моделирования структурной механики, модуль моделирования поля переноса и другие функции. | |
| * Технические характеристики могут быть изменены без предварительного уведомления. Все товарные знаки являются собственностью производителя системы. | |

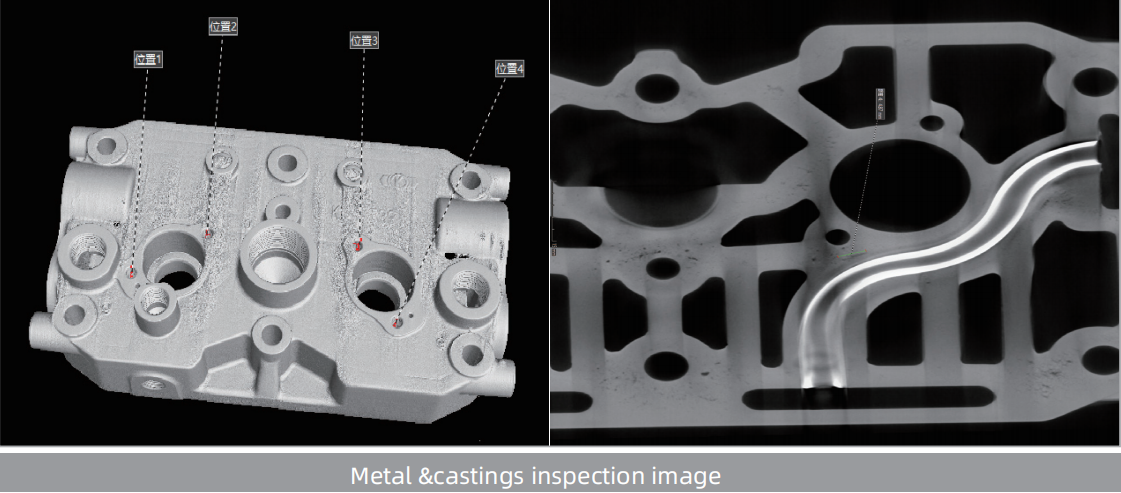

Инспекционные изображения:

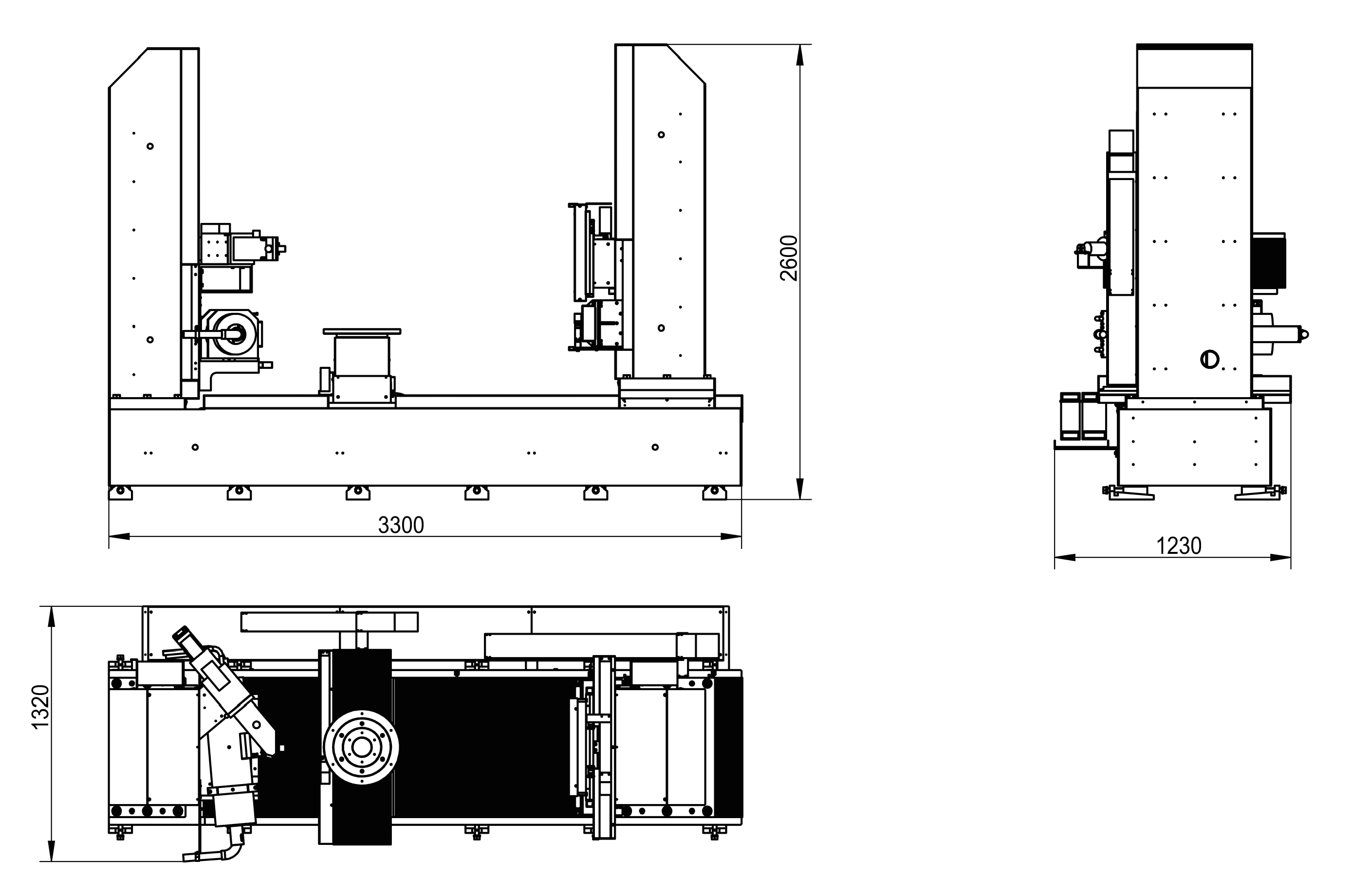

Размеры и внешний вид:
