AX8200
UNICOMP
Оборудование для рентгеновского контроля AX8200
| Сводная информация о системе | |
| След | 1090(Ш)×1265(Д)×1810(В)мм |
| Вес машины | 1000 кг |
| Источник питания | 110~220 В переменного тока, 50/60 Гц |
| Размер упаковки фанеры | 1500(Ш)×1300(Д)×1950(В)см |
| Вес упаковки | 1050 кг |
| Потребляемая мощность | 1,5 кВт |
| Рентгеновская трубка | |
| Тип трубки | Запечатанный |
| Макс. Власть | 8 Вт |
| Напряжение | 0~90кВ (регулируемый) |
| Размер пятна фокусировки | 5 мкм |
| Система визуализации | |
| Детектор | Плоский детектор |
| Размер пикселя | 84 мкм |
| Эффективная зона обнаружения | 129*129 мм |
| Частота кадров | 20 кадров в секунду |
| Пиксельная матрица | 6 л/см |
| Увеличение системы | 600X |
| Система управления движением | |
| Управление движением | Джойстик, клавиатура и мышь |
| Макс. Погрузочная площадка/Вес | 510*420 мм/10 кг |
| Макс. Зона инспекции | 420*380 мм |
| Косые виды | Макс. ±60° |
| Манипулятор | 5-осевой с X/Y/Z1/Z2 |
| Промышленный ПК | |
| Монитор | 21,5-дюймовый ЖК-дисплей с разрешением Full HD |
| Системная ОС | Виндовс 10 64бит |
| Жесткий диск | 1 ТБ |
| БАРАН | 8 ГБ |
| Модель процессора | Процессор Intel i7 |
| Другие особенности | |
| Энергосбережение | Автоматическое отключение рентгеновского снимка, если он не работает более 5 минут |
| Безопасность эксплуатации | Электромагнитная блокировка и сигнальная лампа |
| Портативный дизайн | Установлен с помощью колес на нижней части машины |
| Рентгеновская безопасность | <1 мкЗв/ч (соответствует всем международным стандартам) |
| * Технические характеристики могут быть изменены без предварительного уведомления. Все товарные знаки являются собственностью производителя системы. | |
Приложение
Обнаружение дефектов паяного соединения полюсной батареи литиевой батареи,
Обнаружение намотки литиевых батарей,
BGA, CSP, светодиод, флип-чип, полупроводник,
Производство аккумуляторов, мелкое литье металлов,
Электронный соединительный модуль,
Аэрокосмические компоненты, фотоэлектрическая промышленность,
Другие специальные отрасли.
Функции
● Большой инспекционный стол, лазерный локатор для точного определения местоположения.
● Таблица наклонных проекций ±60°.
●Функция псевдо-3D.
●Программирование ЧПУ, автоматическое измерение пустот BGA, результаты могут быть экспортированы.
●Отметить нестандартную графику.
●Защитная электромагнитная блокировка.

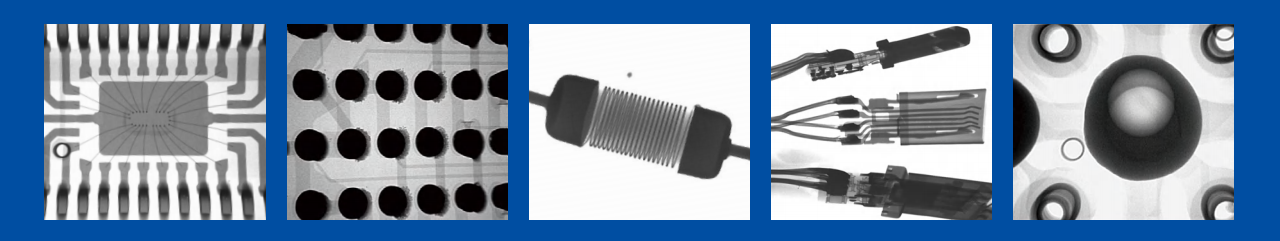

Рентгеновские изображения
Размеры и внешний вид
